ออกแบบมาสำหรับผนังม่าน ฐานอุปกรณ์หนัก และโครงสร้างพื้นฐานที่สำคัญ ผลิตด้วยการตัด CNC และเทคโนโลยีป้องกันการกัดกร่อนขั้นสูง
หน้าที่หลักของแผ่นเหล็กแบบฝังมุ่งเน้นไปที่พื้นที่การวางตำแหน่งหลักสามส่วน ซึ่งทำหน้าที่เป็นตัวพาที่สำคัญสำหรับการเชื่อมต่อโครงสร้างอาคารหลักกับโครงสร้างเสริม:
โหลดฮับการส่งกำลัง
รับน้ำหนักคงที่ แรงลม และแรงสั่นสะเทือนของส่วนประกอบเสริม เช่น ผนังม่าน ส่งน้ำหนักแบบกระจายไปยังโครงสร้างคอนกรีตหลักอย่างเท่าเทียมกัน เพื่อหลีกเลี่ยงความเสียหายจากความเข้มข้นของความเค้นเฉพาะที่
การอ้างอิงการติดตั้ง
อาศัยการวางตำแหน่งที่แม่นยำในระหว่างขั้นตอนก่อนการฝังเพื่อให้การอ้างอิงคงที่สำหรับการรองรับในภายหลัง รับประกันความแม่นยำในการจัดเตรียมและการติดตั้งอย่างสม่ำเสมอ ช่วยลดการประมวลผลรองในสถานที่ได้อย่างมาก
รับประกันความเสถียรของโครงสร้าง
สร้างโครงสร้างบูรณาการที่แข็งแกร่งด้วยการเทคอนกรีต เพิ่มความเสถียรในการเชื่อมต่อระหว่างส่วนประกอบภายนอกและโครงสร้างหลัก ปรับปรุงความสามารถในการป้องกันการพลิกคว่ำและป้องกันการสั่นสะเทือน
ข้อมูลจำเพาะทางเทคนิค
| หมวดหมู่ข้อมูลจำเพาะ | พารามิเตอร์ทางเทคนิค | ตัวชี้วัดโดยละเอียด | ข้อกำหนดการปรับตัว |
|---|---|---|---|
| ขนาดฐาน | ข้อกำหนดปกติ | ความยาว/ความกว้าง: 200×200mm~600×600mm; ความหนา: 8 มม. ~ 20 มม | 200 × 200 × 8 มม. สำหรับฉากกั้นกระจกไฟ 600×600×20 มม. สำหรับผนังม่านหนา |
| ขนาดที่กำหนดเอง | ความยาวและความกว้างใดๆ (สูงสุด ≤1000×1000มม.) ความหนา (ขั้นต่ำ ≥5มม.) | ปรับให้เข้ากับความต้องการส่วนบุคคลของผนังม่านรูปทรงพิเศษ | |
| ความอดทนขนาด | ความอดทนขนาดเค้าร่าง | ±0.5 มม. (ทั่วไป), ±0.2 มม. (เกรดความแม่นยำ) | ระดับความแม่นยำปรับให้เข้ากับผนังม่านสูงที่ต้องการความแม่นยำสูงมาก |
| ความแม่นยำของตำแหน่งรู | ความอดทนของระยะกึ่งกลางรู ≤ ± 0.2 มม. เส้นผ่านศูนย์กลางรู ± 0.1 มม | รับประกันการต่อชนที่แม่นยำด้วยสลักเกลียวยึดผนังม่าน | |
| คุณสมบัติของวัสดุ | วัสดุกระแสหลัก | เหล็กกล้าคาร์บอน: Q235B, Q345B; สแตนเลส: 304, 316 | Q345B สำหรับงานหนัก สแตนเลส 316 สำหรับหมอกเกลือสูงตามชายฝั่ง |
| สมบัติทางกล | ความแข็งแกร่งของแกนกลาง | แรงดัดงอ: Q235B ≥ 235MPa, Q345B ≥ 345MPa; แรงเฉือน≥ 120MPa | รับประกันความเสถียรของโครงสร้างระหว่างการส่งน้ำหนัก |
| การรักษาพื้นผิว | กระบวนการป้องกันการกัดกร่อน | การชุบสังกะสีแบบจุ่มร้อน (≥80μm), การพ่นฟลูออโรคาร์บอน (≥40μm), การขัดกระจก | จุ่มร้อนชุบสังกะสีเพื่อต้านทานการกัดกร่อนกลางแจ้ง น้ำยาขัดเงากระจกสำหรับตกแต่งภายในอาคาร |
| ความต้องการทางเทคโนโลยี | กระบวนการขึ้นรูป | การตัดพลาสม่าซีเอ็นซี, ปั๊มความแม่นยำ; เชื่อมสูง ≥8มม. ไม่มีรูพรุน/รอยแตก | รับประกันความเรียบของแผ่นเพลท (≤1มม./ม.) ปรับปรุงการยึดเกาะกับคอนกรีต |
จุดขายหลัก: ความแม่นยำสูง ความแข็งแกร่ง และความสามารถในการปรับตัว
แผ่นเหล็กแบบฝังนี้ควบคุมความทนทานต่อขนาดอย่างเคร่งครัดภายใน ±0.5 มม. และความแม่นยำของรูโบลต์ที่ ≤±0.2 มม. มันเชื่อมโยงอย่างถูกต้องด้วยขายึดผนังม่านและส่วนประกอบอื่นๆ การใช้วัสดุระดับพรีเมียม เช่น สแตนเลส Q345B และ 304/316 ความแข็งแรงในการดัดงอถึง ≥345MPa พื้นผิวผ่านการบำบัดอย่างมืออาชีพ เช่น การชุบสังกะสีแบบจุ่มร้อน โดยมีความต้านทานการพ่นเกลือ ≥1000ชม. เราสนับสนุนการปรับแต่งขนาด เค้าโครงรู และการรักษาพื้นผิวอย่างเต็มที่ เพื่อให้ตรงตามข้อกำหนดโครงการ B2B ที่เข้มงวด
สถานการณ์การใช้งานและกรณีที่ได้รับการยืนยัน

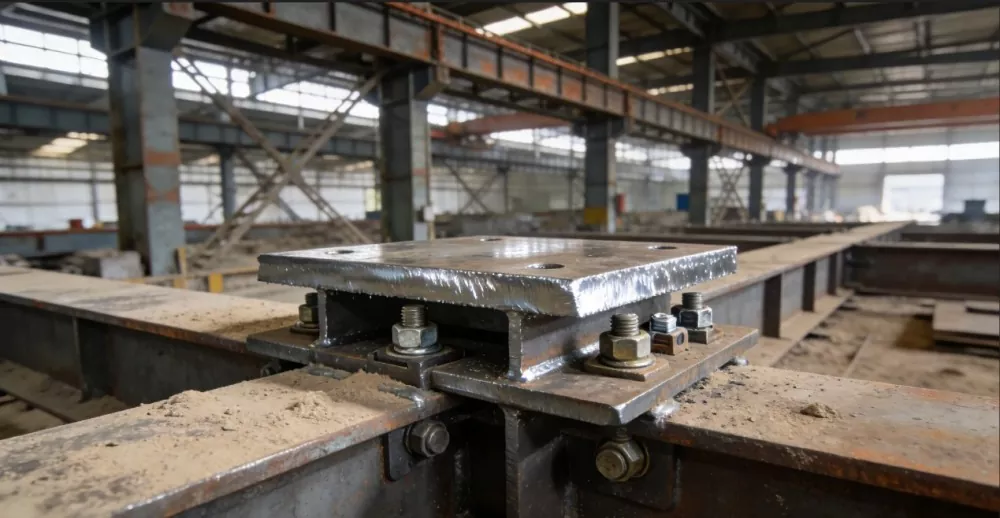

โครงการนี้ใช้แผ่นเหล็กฝังแบบหนาเพื่อรองรับน้ำหนักของคานเครนขนาด 50 ตันอย่างมั่นคง วัสดุและการปรับสภาพพื้นผิวได้รับการปรับแต่งให้เหมาะกับสภาพแวดล้อมที่มีฝุ่นและความชื้นสูงของโรงงานอุตสาหกรรมหนัก เพื่อให้มั่นใจในความปลอดภัยในการปฏิบัติงานในระยะยาว

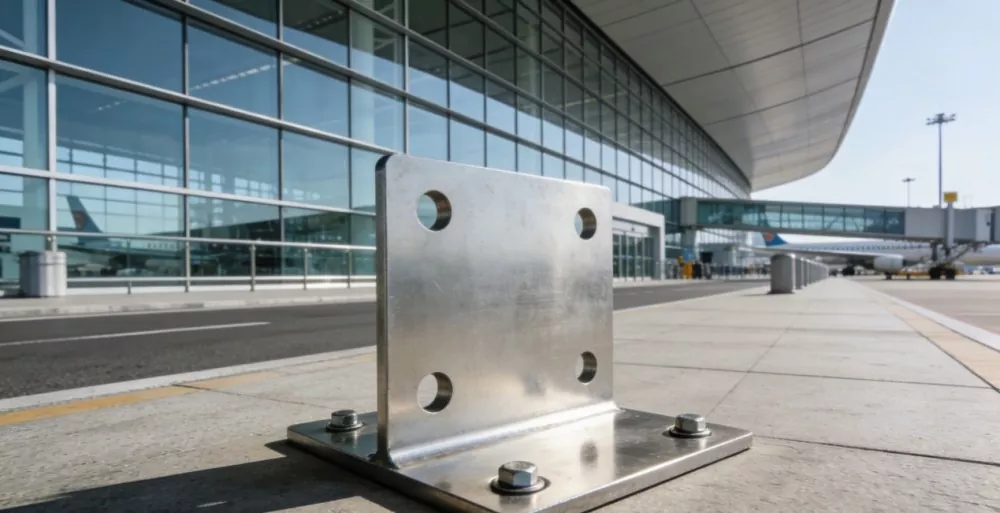

แผ่นฝังสแตนเลส 304 ถูกนำมาใช้เพื่อเชื่อมต่อผนังม่านกับโครงสร้างเหล็ก สิ่งนี้ทำให้มั่นใจได้ถึงความเรียบของผนังม่านช่วงซุปเปอร์สแปน และทนต่อสภาพอากาศได้ดีเยี่ยม ตรงตามมาตรฐานคุณภาพที่เข้มงวดของผู้ผลิตรายใหญ่โครงการศูนย์กลางการคมนาคม.

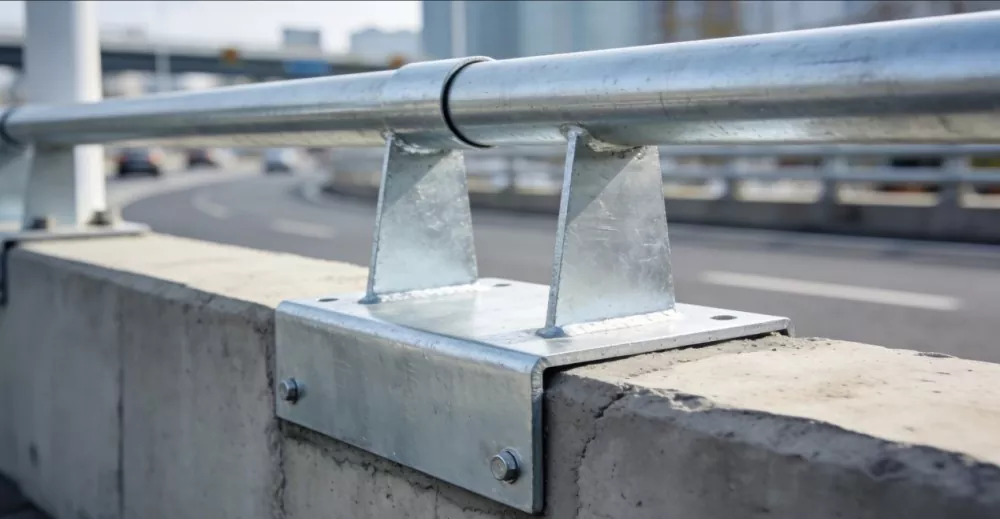

แผ่นฝังสังกะสีแบบจุ่มร้อนถูกนำมาใช้กับราวกั้นสะพานลอย เพื่อปรับปรุงประสิทธิภาพการส่งผ่านน้ำหนัก เพลตไม่มีการกัดกร่อนอย่างเห็นได้ชัดในสภาพแวดล้อมที่มีฝนตก ทำให้ระยะเวลาการก่อสร้างสั้นลงอย่างมาก และรับประกันความทนทานของโครงสร้างพื้นฐานของเทศบาล
ข้อได้เปรียบทางอุตสาหกรรมของเรา
Tianjin Shunchen Industrial Co., Ltd. ก่อตั้งขึ้นในปี 2014 มีสำนักงานใหญ่ในเขตอุตสาหกรรม Daqiuzhuang ในฐานะองค์กรห่วงโซ่อุตสาหกรรมที่ครอบคลุม เราบูรณาการการประมวลผลเหล็กเชิงลึก การชุบสังกะสีแบบจุ่มร้อน คลังสินค้า และการค้านำเข้า/ส่งออก
ด้วยกำลังการผลิตต่อปีเกิน 450,000 ตัน และมูลค่าผลผลิตเกือบ 2 พันล้านหยวน เรามีข้อได้เปรียบที่สำคัญในด้านแผ่นเหล็กแบบฝัง ฐานของเรานำเสนอกำลังการผลิตที่เพียงพอ สต็อกพร้อม การตอบสนองอุปทานที่รวดเร็ว และต้นทุนที่ควบคุมได้ โดยอาศัยการบูรณาการห่วงโซ่อุตสาหกรรมอย่างเต็มรูปแบบ ในฐานะที่เป็นซัพพลายเออร์โดยตรงจากโรงงานเราเสนอราคาที่แข่งขันได้สำหรับคำสั่งซื้อจำนวนมากและโซลูชันที่ปรับแต่งเอง ตรวจสอบของเราการรับรองมาตรฐาน ISO 9001เพื่อการประกันคุณภาพ
คำถามที่พบบ่อย
โดยทั่วไปแล้วระยะเวลารอคอยสินค้าสำหรับการสั่งซื้อแผ่นเหล็กแบบฝังจำนวนมากคือเท่าไร?
สำหรับข้อกำหนดมาตรฐานในสต็อก ระยะเวลารอคอยสินค้าปกติคือ 7-15 วัน สำหรับขนาดที่กำหนดเอง วัสดุเฉพาะ (เช่น สแตนเลส 316) หรือการบำบัดป้องกันการกัดกร่อนแบบพิเศษ โดยทั่วไปวงจรการผลิตจะอยู่ที่ 20-30 วัน ขึ้นอยู่กับปริมาณการสั่งซื้อ เราจะแจ้งกำหนดการจัดส่งที่แม่นยำเมื่อยืนยันคำสั่งซื้อ
คุณสามารถผลิตเพลตตามแบบที่กำหนดเองได้หรือไม่
ใช่อย่างแน่นอน เราสนับสนุนบริการ OEM และ ODM คุณสามารถจัดเตรียมแบบร่าง CAD (DWG, DXF, STEP) หรือตัวอย่างทางกายภาพได้ เทคโนโลยีการตัด CNC และการเจาะด้วยเลเซอร์ของเราช่วยให้มั่นใจได้ว่ารูปแบบรูและขนาดแผ่นที่คุณกำหนดเองนั้นเป็นไปตามค่าความคลาดเคลื่อนที่แม่นยำ ≤±0.2 มม.
คุณจะมั่นใจในคุณภาพการเชื่อมสำหรับงานหนักได้อย่างไร?
เราใช้กระบวนการเชื่อมอัตโนมัติขั้นสูงที่มีความสูงการเชื่อม ≥8 มม. และรับประกันว่าไม่มีรูพรุนหรือรอยแตกร้าว ทุกชุดผ่านการทดสอบแบบไม่ทำลาย (NDT) อย่างเข้มงวดและการตรวจจับข้อบกพร่อง อัตราคุณสมบัติการเชื่อมของเราสูงถึง 99.9% อย่างสม่ำเสมอ ตอบสนองงานหนักและข้อกำหนดพิเศษของโรงงานอุตสาหกรรมได้อย่างมีประสิทธิภาพ
แนะนำให้ใช้การรักษาพื้นผิวแบบใดสำหรับโครงการกลางแจ้งและชายฝั่ง
สำหรับการใช้งานกลางแจ้งทั่วไป เราแนะนำให้ชุบสังกะสีแบบจุ่มร้อน (ความหนาของการเคลือบสังกะสี ≥80μm) ซึ่งให้ประสิทธิภาพการป้องกันการกัดกร่อนที่ดีเยี่ยม สำหรับสภาพแวดล้อมชายฝั่งทะเลที่มีหมอกเกลือสูง เราขอแนะนำอย่างยิ่งให้ใช้วัสดุสแตนเลส 316 ผสมกับการเคลือบสังกะสีหนาหรือการพ่นฟลูออโรคาร์บอนแบบพิเศษเพื่อให้มั่นใจถึงความทนทานสูงสุด
คุณสามารถจัดเตรียมใบรับรองวัสดุและรายงานการทดสอบได้หรือไม่?
ใช่. เราจัดทำเอกสารคุณภาพที่ครอบคลุมสำหรับการจัดส่งทุกครั้ง รวมถึงใบรับรองการทดสอบโรงงาน (MTC) รายงานการทดสอบคุณสมบัติทางกล (ความต้านทานการดัดงอและแรงเฉือน) และรายงานการทดสอบสเปรย์เกลือ ช่วยให้มั่นใจในการผ่านพิธีการศุลกากรได้อย่างราบรื่นและตรงตามข้อกำหนดการยอมรับที่เข้มงวดของโครงการก่อสร้างระดับนานาชาติ
ขอใบเสนอราคาสำหรับแผ่นเหล็กฝังตัว
ส่งแบบของคุณ เกรดวัสดุที่ต้องการ ขนาดแผ่น และข้อกำหนดคุณสมบัติการป้องกันการกัดกร่อน ทีมวิศวกรของเราจะตรวจสอบโครงการของคุณและเสนอราคาส่งตรงจากโรงงานที่แข่งขันได้
