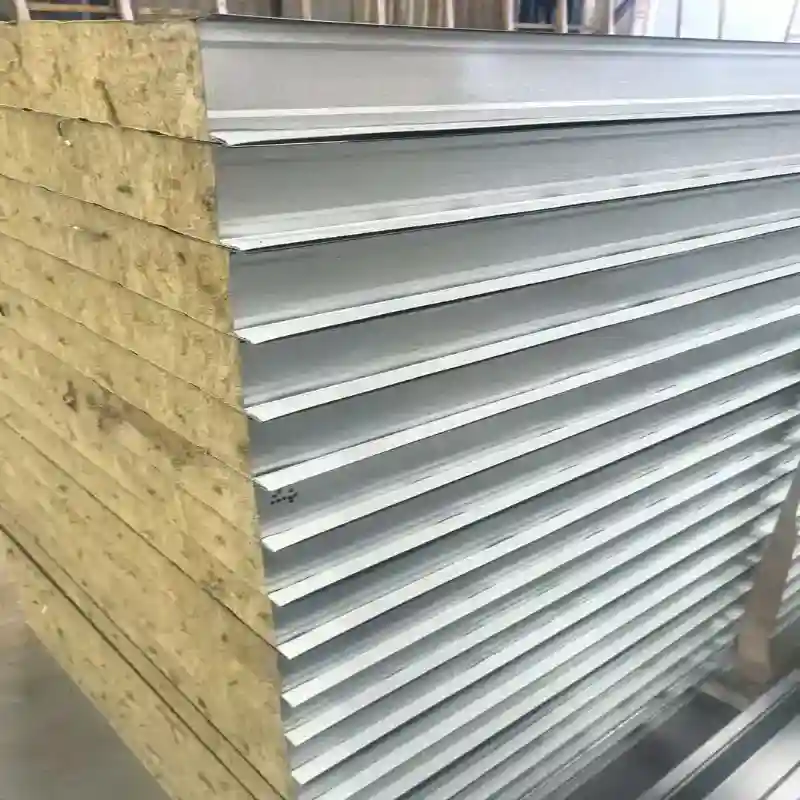

แผงหลังคาเมทัลคอมโพสิต

แผงหลังคาคอมโพสิตโลหะ Shunchen นำเสนอโซลูชันการมุงหลังคาแบบครบวงจรสำหรับโรงงานอุตสาหกรรม โกดัง ห้องเย็น และอาคารพาณิชย์ ด้วยการเคลือบผิวโลหะที่ทนทานและแกนฉนวนอย่างต่อเนื่อง (50–200 มม.) จะช่วยขจัดชั้นพิเศษในไซต์งานในขณะที่เพิ่มประสิทธิภาพการใช้พลังงานสูงสุด รองรับด้วยกำลังการผลิตกลุ่ม 450,000 ตัน ทำให้มีข้อกำหนดเฉพาะเต็มรูปแบบและการจัดส่งที่รวดเร็ว

คุณสมบัติที่สำคัญ

ฉนวนกันความร้อนแบบบูรณาการ

แกนฉนวนถูกปิดอยู่ระหว่างแผ่นโลหะ ทำให้เกิดแผงกั้นความร้อนต่อเนื่องข้ามหลังคา แกน PU และ PIR เหมาะอย่างยิ่งสำหรับอาคารที่การจำกัดการถ่ายเทความร้อนผ่านหลังคาเป็นสิ่งสำคัญ

ความหนาของแผงหลังคาคอมโพสิตโลหะที่ต้องการสามารถเลือกได้ตามเป้าหมายฉนวนของโครงการและสภาพอากาศในท้องถิ่น แทนที่จะใช้ความหนาคงที่เดียวสำหรับอาคารทุกหลัง

พื้นผิวโลหะทนต่อสภาพอากาศ

ชั้นโลหะด้านนอกเป็นเกราะป้องกันฝน แสงแดด ลม และการสัมผัสบรรยากาศ ระบบการเคลือบที่เลือกจะเพิ่มการปกป้องให้กับพื้นผิวเหล็กหรืออะลูมิเนียม และยังกำหนดผิวเคลือบหลังคาที่มองเห็นได้อีกด้วย

สำหรับโครงการในสภาพแวดล้อมที่ชื้น ชายฝั่ง หรือสัมผัสสารเคมี ควรเลือกข้อกำหนดของพื้นผิวและการเคลือบตามสภาวะการกัดกร่อนที่คาดหวัง

ความแข็งแกร่งของโครงสร้าง

โครงสร้างแบบประกบประสานจะรวมเปลือกโลหะสองอันเข้ากับแกนฉนวนแบบแข็งหรือกึ่งแข็ง สิ่งนี้จะสร้างแผงที่หนาและมั่นคงกว่าแผ่นโลหะบางแผ่นเดียว

ความแข็งแกร่งของแผงขึ้นอยู่กับประเภทของแกน ความหนาของแผง ความหนาของแผ่นโลหะ รูปทรงของโปรไฟล์ ช่วง และวิธีการยึด สำหรับการออกแบบหลังคาโครงสร้าง ควรเลือกการกำหนดค่าแผงขั้นสุดท้ายตามช่วงและเงื่อนไขการรับน้ำหนักที่ต้องการ

ลดชั้นหลังคา

เนื่องจากแผ่นโลหะและฉนวนเป็นส่วนประกอบที่ผลิตจากโรงงาน ระบบหลังคาจึงไม่จำเป็นต้องมีชั้นฉนวนแยกระหว่างแผ่นหลังคาด้านนอกและภายในอาคาร

การกำหนดค่าแบบรวมนี้สามารถลดจำนวนขั้นตอนการติดตั้งและทำให้การจัดการวัสดุระหว่างการก่อสร้างหลังคาง่ายขึ้น

ลักษณะพื้นผิวที่กำหนดเอง

แผ่นโลหะทั้งภายนอกและภายในมีให้เลือกเคลือบและสีต่างๆ ช่วยให้รูปลักษณ์ของหลังคาเข้ากันกับโรงงานอุตสาหกรรม อาคารพาณิชย์ โกดัง และข้อกำหนดทางสถาปัตยกรรมอื่นๆ

การใช้งาน

การประชุมเชิงปฏิบัติการอุตสาหกรรมและโรงงาน

แผ่นหลังคาคอมโพสิตโลหะใช้สำหรับหลังคาโรงงานที่ต้องการฉนวนกันความร้อนร่วมกับพื้นผิวหลังคาโลหะสำเร็จรูป สามารถเลือกการกำหนดค่า PU, PIR และขนหินได้ตามความต้องการด้านความร้อนและไฟของอาคาร

อาคารคลังสินค้าและโลจิสติกส์

คลังสินค้าต้องการพื้นที่หลังคาขนาดใหญ่ที่มีขนาดแผงสม่ำเสมอและการติดตั้งที่มีประสิทธิภาพ โครงสร้างแผงสำเร็จรูปเหมาะสำหรับคลังสินค้าโครงเหล็กและศูนย์โลจิสติกส์ที่การก่อสร้างหลังคาต้องครอบคลุมพื้นที่ขนาดใหญ่

สิ่งอำนวยความสะดวกห้องเย็น

สำหรับห้องเย็นและอาคารควบคุมอุณหภูมิ สามารถเลือกแกน PU หรือ PIR สำหรับคุณสมบัติฉนวนกันความร้อนได้ โดยปกติความหนาของแผงจะถูกกำหนดตามอุณหภูมิภายในอาคารเป้าหมาย สภาพอากาศภายนอก ปริมาณการทำความเย็น และการออกแบบกรอบอาคาร

อาคารพาณิชย์และเกษตรกรรม

แผงดังกล่าวสามารถใช้สำหรับอาคารพาณิชย์ สถานที่จัดเก็บทางการเกษตร อาคารปศุสัตว์ และโครงสร้างอื่นๆ ที่จำเป็นต้องมีโครงหลังคาหุ้มฉนวนสำเร็จรูป

อาคารอุตสาหกรรมที่ไวต่อไฟ

โครงสร้างแกนขนหินสามารถใช้ได้ในกรณีที่โครงการต้องการแกนฉนวนแร่ที่มีลักษณะไม่ติดไฟ การจำแนกประเภทไฟขั้นสุดท้ายควรได้รับการยืนยันตามโครงสร้างแผงที่สมบูรณ์และมาตรฐานการทดสอบที่เกี่ยวข้อง

พารามิเตอร์ทางเทคนิค

ข้อมูลจำเพาะของผลิตภัณฑ์

การเลือกความหนาโดยทั่วไป

ความหนาของแผงหลังคาคอมโพสิตโลหะควรพิจารณาจากประสิทธิภาพการระบายความร้อนที่ต้องการ ข้อมูลจำเพาะเกี่ยวกับไฟ ช่วง สภาพภูมิอากาศในท้องถิ่น และการออกแบบโครงสร้าง แทนที่จะเลือกตามประเภทของอาคารเพียงอย่างเดียว

มาตรฐานที่ใช้บังคับ

Shunchen สามารถผลิตแผงตามข้อกำหนดของจีนและสากลที่ระบุ รวมถึง GB/T 23932-2009 และ EN 14509 ในกรณีที่เกี่ยวข้อง การทดสอบไฟและประสิทธิภาพสามารถจัดเตรียมได้ตามข้อกำหนดของโครงการที่เกี่ยวข้อง รวมถึง ASTM ที่เกี่ยวข้องหรือวิธีการทดสอบระดับภูมิภาคอื่นๆ

ควรยืนยันมาตรฐานและวิธีการทดสอบที่แน่นอนก่อนการผลิต เนื่องจากการจำแนกประเภทไฟและประสิทธิภาพด้านความร้อนขึ้นอยู่กับโครงสร้างแผงทั้งหมด รวมถึงเปลือกโลหะ วัสดุแกนกลาง ความหนา ข้อต่อ และการกำหนดค่าการติดตั้ง

การผลิตและการควบคุมคุณภาพ

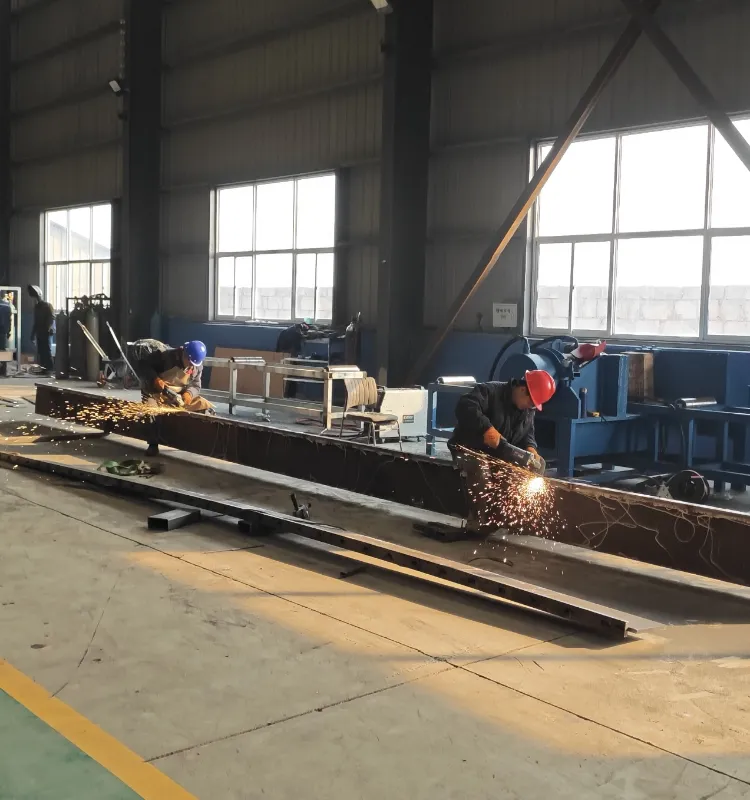

การผลิตแผงอย่างต่อเนื่อง

Shunchen ใช้สายการผลิตคอมโพสิตต่อเนื่องแบบอัตโนมัติเพื่อสร้างแผ่นโลหะ เตรียมแกนฉนวน ใช้วัสดุประสาน และกดชั้นต่างๆ ลงในแผงแบบรวม

การผลิตอย่างต่อเนื่องช่วยให้รูปทรงของแผงและการจัดเรียงเลเยอร์สอดคล้องกันตลอดการดำเนินการผลิต

การตรวจสอบวัสดุหลัก

ก่อนการเคลือบ แกนฉนวนจะถูกตรวจสอบกับประเภทวัสดุและข้อกำหนดที่จำเป็น สามารถตรวจสอบความหนาแน่น ความหนา และคุณสมบัติอื่นๆ ที่เกี่ยวข้องได้ตามแกนที่เลือกและข้อกำหนดการตรวจสอบที่เกี่ยวข้อง

การตรวจสอบขนาดแผง

แผงหลังคาคอมโพสิตโลหะสำเร็จรูปได้รับการตรวจสอบความหนา ความกว้าง ความยาว สภาพโปรไฟล์ และการเบี่ยงเบนมิติที่มองเห็นได้ การตรวจสอบจะเน้นไปที่ว่าแผงสำเร็จรูปนั้นสอดคล้องกับข้อกำหนดการผลิตที่ได้รับอนุมัติหรือไม่

การตรวจสอบการติดและพื้นผิว

ส่วนต่อประสานที่ถูกยึดติดได้รับการตรวจสอบเพื่อดูการแยกส่วนที่มองเห็นได้และการยึดติดที่ไม่สมบูรณ์ พื้นผิวโลหะได้รับการตรวจสอบรอยขีดข่วน ข้อบกพร่องในการเคลือบ รอยบุบ และความเสียหายอื่นๆ ที่มองเห็นได้ก่อนบรรจุภัณฑ์

การทดสอบประสิทธิภาพ

ขึ้นอยู่กับการกำหนดค่าผลิตภัณฑ์และข้อกำหนดของโครงการ การทดสอบอาจรวมถึงการนำความร้อน ประสิทธิภาพการทนไฟ ความต้านทานการโค้งงอ และการตรวจสอบประสิทธิภาพอื่นๆ ที่เกี่ยวข้อง

สำหรับคำสั่งส่งออกที่ต้องการการตรวจสอบโดยอิสระ สามารถจัดเตรียมการตรวจสอบโดยบุคคลที่สามผ่านองค์กร เช่น SGS หรือ BV ตามขอบเขตการตรวจสอบที่ตกลงกันไว้

การปรับแต่งแบบ OEM

การเลือกวัสดุแกนและโลหะ

ลูกค้าสามารถระบุแผ่นโลหะชั้นนอก แผ่นโลหะชั้นใน และแกนฉนวนได้ตามความต้องการของโครงการ Shunchen สามารถจัดหาส่วนผสมต่างๆ โดยขึ้นอยู่กับเหล็กเคลือบสี โลหะผสมอะลูมิเนียม-แมกนีเซียม-แมงกานีส PU PIR ใยหิน และใยแก้ว

ความหนาและความกว้างของแผง

ความหนาของแผงสามารถปรับแต่งได้ตามความต้องการของฉนวนและการออกแบบอาคาร ความกว้างที่มีประสิทธิภาพสามารถปรับให้เข้ากับโครงหลังคาและระบบการติดตั้งได้

ความยาวแผงแบบกำหนดเอง

แผงสามารถผลิตได้ในความยาวคงที่หรือปรับแต่งได้ การผลิตแบบตัดตามความยาวช่วยลดความจำเป็นในการตัดที่ไซต์งานอย่างกว้างขวาง และช่วยให้ขนาดแผงสอดคล้องกับรูปทรงของหลังคา

การเคลือบผิวและสี

ลูกค้าสามารถระบุประเภทการเคลือบ พื้นผิว และสีได้ มีระบบเคลือบโพลีเอสเตอร์และฟลูออโรคาร์บอนให้เลือกตามข้อกำหนดด้านการสัมผัสและรูปลักษณ์ที่แตกต่างกัน

การแปรรูปสำเร็จรูป

การประมวลผลเพิ่มเติมจากโรงงานอาจรวมถึงการเปิด การปิดผนึกขอบ การดัดมุม และการเจาะล่วงหน้าตามแบบที่ได้รับอนุมัติ การดำเนินการเหล่านี้จะเสร็จสิ้นก่อนจัดส่งเมื่อโครงการต้องการให้แผงมาถึงเพื่อเตรียมการติดตั้งบางส่วน

การติดตั้งและการเชื่อมต่อ

เค้าโครงหลังคา

ก่อนการติดตั้งควรตรวจสอบโครงสร้างหลังคาว่ามีการวางแนว ระยะห่างแป ระดับ และสภาวะการรับน้ำหนัก ขนาดของแผงหลังคาคอมโพสิตโลหะควรได้รับการตรวจสอบเทียบกับโครงร่างหลังคาที่ได้รับอนุมัติก่อนที่จะยกมัดขึ้นไปบนหลังคา

การวางตำแหน่งแผง

แผงวางตำแหน่งตามแนวหลังคาที่ออกแบบและรองรับด้วยแปด้านล่าง การวางตำแหน่งที่ถูกต้องเป็นสิ่งสำคัญเนื่องจากข้อต่อแผงจะกำหนดความต่อเนื่องของการมุงหลังคา

การเชื่อมต่อร่วมกัน

แผงที่อยู่ติดกันเชื่อมต่อผ่านข้อต่อด้านข้างที่ออกแบบไว้หรือโครงสร้างทับซ้อนกัน ข้อต่อควรเข้าชิดและจัดชิดจนสุดก่อนที่จะทำการยึด เพื่อป้องกันช่องว่างระหว่างแผง

การยึด

ตัวยึดจะถูกติดตั้งผ่านพื้นที่ยึดที่กำหนดเข้าไปในโครงสร้างรองรับ ประเภทตัวยึด ระยะห่าง ข้อมูลจำเพาะของเครื่องซักผ้า และตำแหน่งการยึดควรเป็นไปตามแบบการติดตั้งโครงการและข้อกำหนดด้านแรงลมในท้องถิ่น

กระพริบและปิดผนึก

ขอบหลังคา สันเขา หุบเขา การเจาะ และทางแยกอื่นๆ จำเป็นต้องมีการแวบวับและการปิดผนึกที่เหมาะสม พื้นที่เหล่านี้มีความสำคัญอย่างยิ่งในการป้องกันน้ำเข้าเนื่องจากจะขัดขวางพื้นผิวหลังคาที่ต่อเนื่องกัน

รายละเอียดการติดตั้งควรเป็นไปตามคำแนะนำในการติดตั้งของผู้จำหน่ายแผงและการออกแบบหลังคาที่ได้รับอนุมัติจากวิศวกรโครงสร้าง

ทำไมต้องเลือกชุนเฉิน?

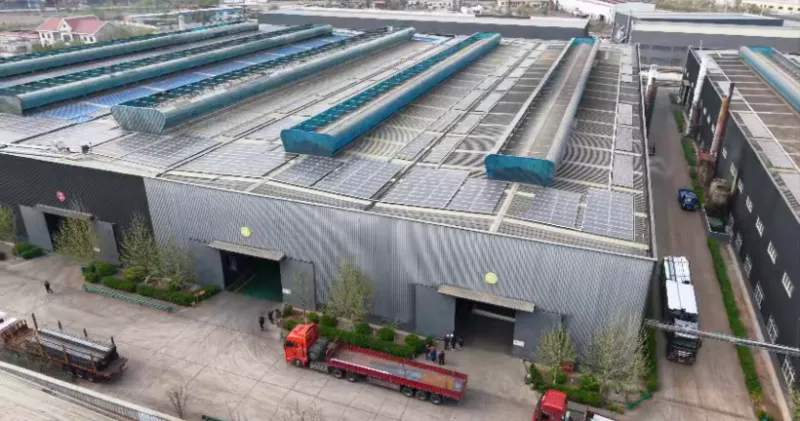

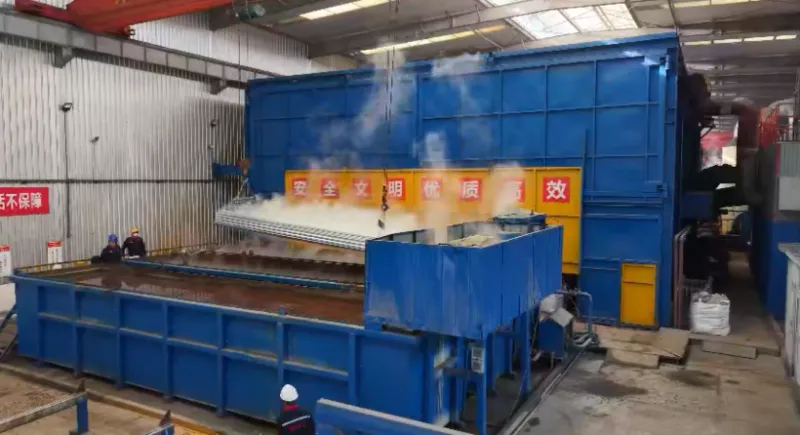

Shunchen เป็นผู้จัดหาแผงหลังคาคอมโพสิตโลหะจากฐานการผลิตการแปรรูปเหล็กแบบครบวงจร พร้อมด้วยสิ่งอำนวยความสะดวกที่ครอบคลุมการแปรรูปวัสดุเหล็ก การเคลือบ การชุบสังกะสี คลังสินค้า และการขนส่ง

กลุ่มนี้มีกำลังการผลิตมากกว่า 450,000 ตันต่อปี และพื้นที่การผลิตและพื้นที่จัดเก็บมากกว่า 40,000 ตารางเมตร สำหรับคำสั่งซื้อแผงหลังคาคอมโพสิต โครงสร้างพื้นฐานการผลิตนี้สนับสนุนการจัดหาวัตถุดิบ การผลิตแผง การประมวลผลแบบกำหนดเอง การตรวจสอบ การบรรจุ และการส่งออกภายในห่วงโซ่อุปทานเดียวกัน

ลูกค้าสามารถระบุแกนแผง แผ่นเมทัลชีท ความหนา ความกว้าง ความยาว การเคลือบ สี และข้อกำหนดด้านสำเร็จรูปก่อนการผลิต ข้อมูลทางเทคนิคได้รับการตรวจสอบโดยเทียบกับข้อกำหนดของโครงการ เพื่อให้การกำหนดค่าการผลิตได้รับการยืนยันก่อนที่คำสั่งซื้อจะเข้าสู่การผลิต

สำหรับคำสั่งส่งออก Shunchen สามารถจัดเตรียมเอกสารการทดสอบจากโรงงาน บันทึกการตรวจสอบขนาด เอกสารวัสดุ และการตรวจสอบโดยบุคคลที่สามได้หากจำเป็น มีการเตรียมการจัดส่ง FOB และ CIF สำหรับการสั่งซื้อระหว่างประเทศ

คำถามที่พบบ่อย

แผ่นหลังคาเมทัลคอมโพสิทกับแผ่นหลังคาเมทัลชีทชั้นเดียวแตกต่างกันอย่างไร?

แผงหลังคาคอมโพสิตโลหะมีแกนฉนวนระหว่างชั้นโลหะ 2 ชั้น ในขณะที่แผ่นหลังคาชั้นเดียวให้วัสดุเคลือบภายนอกที่ทนทานต่อสภาพอากาศเป็นหลัก โครงสร้างคอมโพสิตจึงรวมฟังก์ชันหลังคาและฉนวนไว้ในส่วนประกอบสำเร็จรูปชิ้นเดียว

ควรเลือกแกนใดสำหรับแผงหลังคาคอมโพสิต

โดยทั่วไปจะเลือกใช้ PU และ PIR เมื่อฉนวนกันความร้อนเป็นข้อกำหนดหลัก ขนหินเหมาะสำหรับโครงการที่ประสิทธิภาพการดับเพลิงและฉนวนที่มีแร่ธาตุมีความสำคัญ ใยแก้วสามารถพิจารณาได้เมื่อจำเป็นต้องมีฉนวนกันความร้อนและเสียง การคัดเลือกขั้นสุดท้ายควรเป็นไปตามข้อกำหนดด้านความร้อนและไฟของโครงการ

มีความหนาของแผงอะไรบ้าง?

ความหนาทั่วไป ได้แก่ 50, 75, 100, 150 และ 200 มม. ความหนาอื่นๆ สามารถพูดคุยได้ตามประสิทธิภาพการระบายความร้อนที่ต้องการและการออกแบบโครงการ

สามารถปรับแต่งความยาวของแผงได้หรือไม่?

ใช่. แผงสามารถติดตั้งในความยาวคงที่ เช่น 6 ม. และ 12 ม. หรือตัดตามความยาวที่ระบุตามโครงร่างหลังคาและข้อกำหนดในการขนส่ง

สามารถปรับแต่งสีภายนอกและการเคลือบได้หรือไม่?

ใช่. สามารถจัดหาโพลีเอสเตอร์ ฟลูออโรคาร์บอน และระบบการเคลือบอื่นๆ ที่ระบุได้ สียังสามารถปรับแต่งตามระบบการเคลือบที่มีอยู่และข้อกำหนดของโครงการ

คุณสามารถจัดหาแผงอลูมิเนียม-แมกนีเซียม-แมงกานีสได้หรือไม่?

ใช่. แผ่นโลหะผสมอะลูมิเนียม-แมกนีเซียม-แมงกานีสสามารถใช้เป็นพื้นผิวโลหะสำหรับการกำหนดค่าแผงหลังคาคอมโพสิตที่เหมาะสม ควรยืนยันความหนาของพื้นผิวและโครงสร้างแผงตามการออกแบบหลังคา

คุณสามารถดำเนินการช่องเปิดก่อนจัดส่งได้หรือไม่

ใช่. สามารถจัดเตรียมการเปิด การปิดผนึกขอบ การดัด และการเจาะล่วงหน้าได้ตามแบบการผลิตที่ได้รับอนุมัติ

ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

โดยปกติแล้วข้อมูลที่จำเป็นต้องมีจะรวมถึงพื้นที่หลังคาหรือปริมาณแผง ความหนาของแผง วัสดุแกน ประเภทและความหนาของแผ่นโลหะ ความกว้างที่มีประสิทธิภาพ ความยาวแผง การเคลือบ สี ข้อกำหนดในการติดตั้ง และปลายทางในการจัดส่ง แบบเขียนหลังคามีประโยชน์เมื่อลูกค้าต้องการการคำนวณปริมาณหรือการประมวลผลสำเร็จรูป

คุณสามารถจัดให้มีการตรวจสอบโดยบุคคลที่สามได้หรือไม่?

ใช่. SGS, BV หรือการตรวจสอบบุคคลที่สามที่ตกลงกันอื่น ๆ สามารถจัดให้มีตามขอบเขตการตรวจสอบที่ระบุไว้ในสัญญาการซื้อ
