ท่อเกลียวเส้นผ่านศูนย์กลางขนาดใหญ่

ท่อเกลียวเส้นผ่านศูนย์กลางขนาดใหญ่ของ Shunchen ผลิตขึ้นตามมาตรฐานในประเทศและต่างประเทศอย่างเข้มงวด เช่น GB/T9711 และ API 5L พร้อมการตรวจสอบคุณภาพอย่างครอบคลุมและการสนับสนุนทางเทคนิคเพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงและเชื่อถือได้

ในช่วงหลายปีที่ผ่านมา Shunchen ได้รับความไว้วางใจจากลูกค้าด้านวิศวกรรมจำนวนมากผ่านคุณภาพของผลิตภัณฑ์ที่สม่ำเสมอ การปรับแต่งข้อกำหนดที่ยืดหยุ่น และระบบโลจิสติกส์ที่มีประสิทธิภาพ ไม่ว่าคุณกำลังมองหาการจัดหาท่อเกลียวที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ สอบถามราคาท่อเชื่อมเกลียว หรือค้นหาซัพพลายเออร์ท่อเหล็กที่เชื่อถือได้หรือผู้ผลิตท่อทางวิศวกรรม Shunchen ก็ให้บริการแบบครบวงจรตั้งแต่การเลือกผลิตภัณฑ์และการผลิตตามสั่งไปจนถึงการจัดส่ง ช่วยให้โครงการของคุณดำเนินงานได้อย่างมีประสิทธิภาพ ปลอดภัย และเชื่อถือได้

คำจำกัดความของผลิตภัณฑ์

ท่อเกลียวเส้นผ่านศูนย์กลางขนาดใหญ่ (หรือที่เรียกว่าท่อเชื่อมเกลียวเจาะขนาดใหญ่) เป็นท่อเหล็กตะเข็บเกลียวชนิดหนึ่งที่ทำจากเหล็กแผ่นรีดร้อนคุณภาพสูงเป็นวัตถุดิบหลัก มันถูกสร้างขึ้นโดยการอัดขึ้นรูปเย็นที่อุณหภูมิห้อง จากนั้นจึงเชื่อมโดยใช้กระบวนการเชื่อมอาร์กใต้น้ำสองด้านแบบลวดสองชั้นอัตโนมัติ มาตรฐานคำจำกัดความหลักคือเส้นผ่านศูนย์กลางภายนอก≥ 711 มม. (สอดคล้องกับเส้นผ่านศูนย์กลางระบุที่ DN700 ขึ้นไป) สามารถปรับแต่งให้มีเส้นผ่านศูนย์กลางภายนอกได้สูงสุดถึง 3,620 มม. หรือข้อกำหนดที่ใหญ่กว่านั้นตามความต้องการทางวิศวกรรม เป็นผลิตภัณฑ์เหล็กประเภทคอมโพสิตที่ผสมผสานความสามารถในการรับน้ำหนักและการลำเลียงเข้าด้วยกัน หน้าที่หลักคือการบรรลุการขนส่งของเหลวปริมาณมากในระยะไกลและมีเสถียรภาพสูง (เช่น น้ำ น้ำมัน ก๊าซ สิ่งปฏิกูล ฯลฯ) และยังสามารถทำหน้าที่เป็นส่วนประกอบรองรับโครงสร้างสำหรับโครงการขนาดใหญ่ โดยปรับให้เข้ากับสภาพการทำงานที่ซับซ้อนและสภาพแวดล้อมที่รุนแรง ด้วยการออกแบบโครงสร้างเกลียวที่เป็นเอกลักษณ์ ช่วยเติมเต็มช่องว่างทางอุตสาหกรรมในด้านการผลิตที่มีประสิทธิภาพและการใช้งานวัสดุท่อเจาะขนาดใหญ่อย่างมีเสถียรภาพ และมีการใช้กันอย่างแพร่หลายในโครงสร้างพื้นฐานและสถานการณ์ทางอุตสาหกรรมต่างๆ

กล่าวง่ายๆ ก็คือ ท่อเกลียวเส้นผ่านศูนย์กลางขนาดใหญ่คือ "หลอดเลือดแดงขนาดใหญ่สำหรับการขนส่งในโครงการขนาดใหญ่ + กรอบรองรับโครงสร้าง" - สามารถขนส่งสื่อต่างๆ ได้อย่างมีประสิทธิภาพ ตอบสนองความต้องการการขนส่งที่มีการไหลขนาดใหญ่ และทนทานต่อแรงดันสูง โหลดหนัก และอิทธิพลทางธรณีวิทยาที่ซับซ้อน เหมาะสำหรับสภาพแวดล้อมการก่อสร้างที่ซับซ้อนต่างๆ เช่น ภูเขา ชายฝั่ง และทะเลทราย เป็นวัสดุท่อพื้นฐานหลักที่เชื่อมโยงพลังงาน การอนุรักษ์น้ำ เทศบาล และโครงสร้างพื้นฐาน

จุดขายหลัก

ท่อเกลียวที่มีเส้นผ่านศูนย์กลางขนาดใหญ่มีข้อได้เปรียบหลักที่โดดเด่น รวมถึงความปลอดภัย ความยืดหยุ่น ความประหยัด ความสะดวก และความสอดคล้อง: ตะเข็บเชื่อมจะกระจายอย่างสม่ำเสมอตามแนวเกลียว และความเครียดจะกระจายเท่าๆ กัน จับคู่กับพื้นผิวเหล็กคุณภาพสูง เช่น Q235B และ X80 รวมถึงสารป้องกันการกัดกร่อน เช่น 3PE และ FBE ทนทานต่อแรงกดดันและการก่อสร้าง มีความปลอดภัยสูง สามารถใช้งานได้ยาวนานกว่า 30 ปี เหมาะสำหรับสภาพการทำงานที่รุนแรง เช่น แรงดันสูง งานหนัก และการกัดกร่อนที่รุนแรง ข้อมูลจำเพาะมีมากมาย ตั้งแต่ 711 มม. ถึง 3620 มม. สำหรับเส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง 6 มม. ถึง 60 มม. และ 6 ม. ถึง 18 ม. สำหรับความยาวท่อเดี่ยว ซึ่งสามารถปรับแต่งได้อย่างยืดหยุ่น สามารถปรับให้เข้ากับวัสดุและกระบวนการเฉพาะโดยอิงจากสื่อทางวิศวกรรม เกรดแรงดัน และสภาพแวดล้อมการก่อสร้าง พร้อมความสามารถในการปรับตัวที่แข็งแกร่งอย่างยิ่ง ใช้การผลิตอย่างต่อเนื่องโดยการรีดและการเชื่อมอาร์กแบบจุ่มอัตโนมัติ ทำให้ได้ประสิทธิภาพการผลิตสูง เมื่อเทียบกับท่อเหล็กไร้ตะเข็บที่มีเส้นผ่านศูนย์กลางเดียวกัน ราคาจะลดลง 20%-30% และการติดตั้งทำได้สะดวก ซึ่งช่วยลดต้นทุนโครงการทั้งหมดได้อย่างมาก วัสดุท่อมีความเหนียวเป็นเลิศ ช่วยให้สามารถดัดงอด้วยความเย็นเพื่อปรับให้เข้ากับภูมิประเทศที่ซับซ้อน เช่น ภูเขาและชายฝั่ง ส่วนต่อประสานการเชื่อมที่ได้มาตรฐานมีประสิทธิภาพการปิดผนึกที่ดี ประสิทธิภาพการก่อสร้างสูง และความยากลำบากต่ำ กระบวนการผลิตทั้งหมดเป็นไปตามมาตรฐานระดับชาติและนานาชาติ เช่น GB/T9711 และ API 5L ตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป มีการนำการควบคุมกระบวนการทั้งหมดไปใช้ การทดสอบหลายครั้งทำให้มั่นใจในการปฏิบัติตามคุณภาพ และสามารถให้ใบรับรองคุณสมบัติที่สมบูรณ์และรายงานการทดสอบได้ ตอบสนองความต้องการของโครงการสำคัญต่างๆ ได้อย่างเต็มที่

ข้อมูลจำเพาะทางเทคนิค

แกนกลางเป็นไปตามมาตรฐานของ GB/T9711-2017 "ท่อเหล็กขนส่งทางท่อสำหรับอุตสาหกรรมปิโตรเลียมและก๊าซธรรมชาติ", GB/T 3091-2015 "ท่อเหล็กเชื่อมสำหรับการส่งผ่านของไหลความดันต่ำ", API 5L, SY/T5037 ฯลฯ ข้อกำหนดปกติมีดังนี้ และข้อกำหนดพิเศษสามารถปรับแต่งได้ตามต้องการ:

1. ข้อกำหนดขนาดแกนกลาง

2. ข้อมูลจำเพาะของวัสดุ

3. ระดับความดัน

การคำนวณความดันเป็นไปตามมาตรฐาน GB50251 และใช้สูตรบาร์โลว์: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

ในหมู่พวกเขา:

P —— แรงกดดันในการออกแบบ

D —— เส้นผ่านศูนย์กลางภายนอกของท่อ

S —— ความแข็งแรงของผลผลิตของวัสดุ

E —— ค่าสัมประสิทธิ์การเชื่อม (สำหรับท่อเชื่อมเกลียวคือ 0.9)

ฟิลด์แอปพลิเคชันและกรณีต่างๆ

ท่อเกลียวเส้นผ่านศูนย์กลางขนาดใหญ่ซึ่งมีข้อดีในด้านความทนทาน คุณสมบัติเฉพาะที่ยืดหยุ่น และความคุ้มค่าสูง ถูกนำมาใช้กันอย่างแพร่หลายในห้าสาขาหลัก ได้แก่ การส่งพลังงาน โครงการอนุรักษ์น้ำ การก่อสร้างเทศบาล โครงการโครงสร้างพื้นฐาน และการผลิตทางอุตสาหกรรม เหมาะสำหรับโครงการสำคัญต่างๆ และสถานการณ์ที่ซับซ้อน ต่อไปนี้เป็นการแนะนำโดยละเอียดเกี่ยวกับสาขาต่างๆ และกรณีจริง พร้อมด้วยคำอธิบายสถานการณ์:

ฟิลด์แอปพลิเคชันหลัก

1.สนามการส่งพลังงาน (สถานการณ์การใช้งานหลัก)

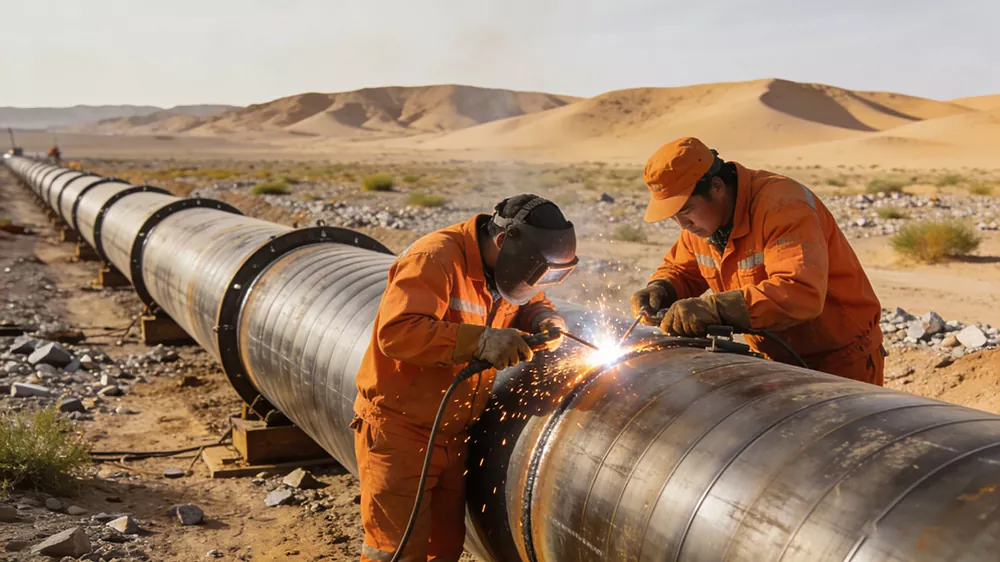

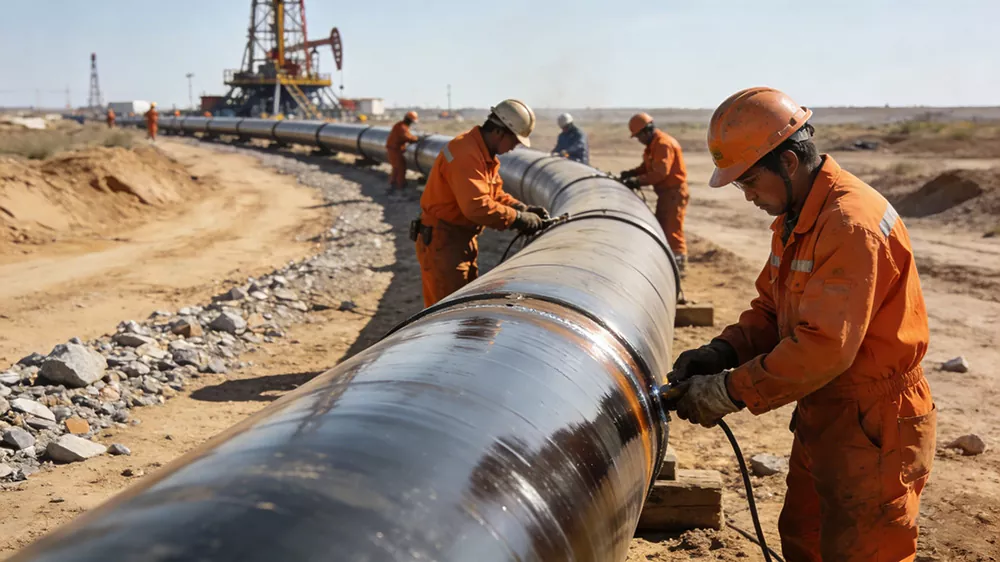

สื่อที่เข้ากันได้: น้ำมันดิบ ก๊าซธรรมชาติ น้ำมันกลั่น มีเทนจากถ่านหิน ไอน้ำ ฯลฯ ข้อกำหนดหลักคือการขนส่งที่มีแรงดันสูง ทางไกล และไม่มีการรั่วไหล เหมาะสำหรับภูมิประเทศที่ซับซ้อน เช่น ทะเลทราย ที่ราบสูง และภูเขา สามารถทนต่อความแตกต่างของอุณหภูมิที่รุนแรงและผลกระทบจากการทรุดตัวทางธรณีวิทยา เป็น "หลอดเลือดแดงหลัก" ของการส่งพลังงานและมีการใช้กันอย่างแพร่หลายในการก่อสร้างท่อส่งทางไกล สามารถปรับปรุงประสิทธิภาพการขนส่งได้อย่างมีประสิทธิภาพ ลดการสูญเสียพลังงาน ลดต้นทุนโครงการโดยรวม ยืดอายุการใช้งาน และลดการลงทุนด้านการบำรุงรักษา คำอธิบายฉาก: ในสถานที่ก่อสร้างท่อส่งก๊าซธรรมชาติทางไกลในทะเลทรายโกบี มีการวางท่อเกลียวเส้นผ่านศูนย์กลางขนาดใหญ่เป็นแถวอย่างเรียบร้อย และพนักงานกำลังดำเนินการเชื่อมและเชื่อมต่อ ในบริเวณที่วางท่อส่งน้ำมันจากแหล่งน้ำมัน พื้นผิวของวัสดุท่อใช้เทคโนโลยีป้องกันการกัดกร่อนระดับสูง ซึ่งเหมาะสำหรับสภาพแวดล้อมที่มีการกัดกร่อนที่ซับซ้อนของแหล่งน้ำมัน ทำให้มั่นใจได้ว่าน้ำมันจะถูกขนส่งโดยไม่มีการรั่วไหล

2. สาขาวิศวกรรมอนุรักษ์น้ำ

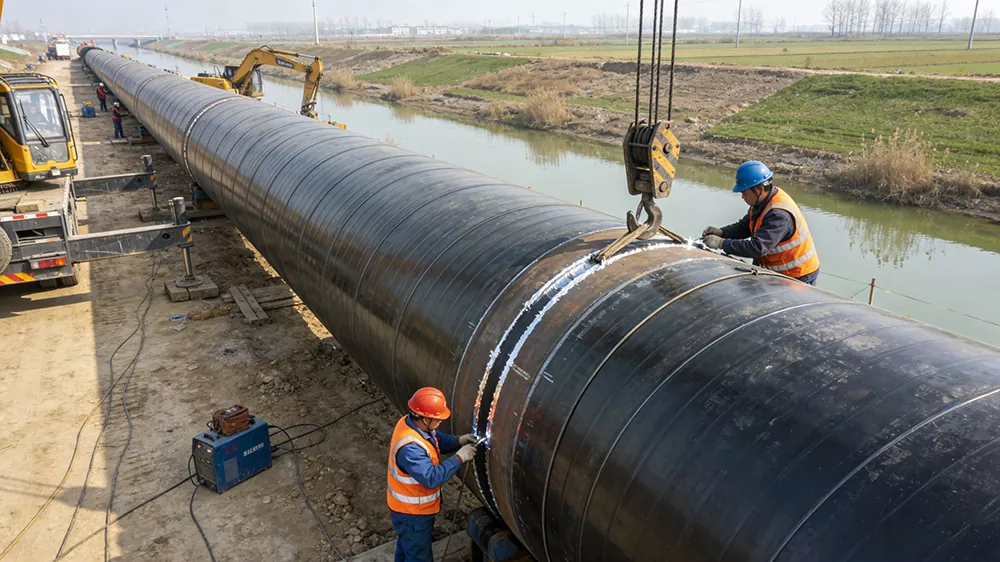

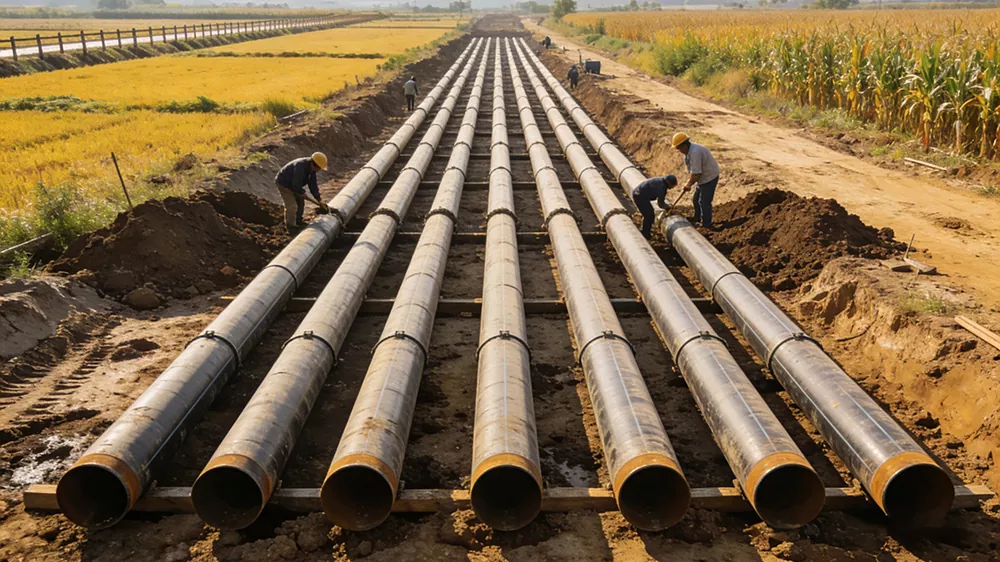

สถานการณ์ที่ใช้งานได้: โครงการผันน้ำขนาดใหญ่ โครงการถ่ายโอนน้ำ โครงการควบคุมน้ำท่วมและการระบายน้ำ ท่อหลักเพื่อการชลประทานในพื้นที่เกษตรกรรม โครงการประปาสำหรับน้ำดื่ม โครงการประปาบนเกาะ ฯลฯ ข้อกำหนดหลักคือความสามารถในการไหลสูง ความต้านทานการกัดกร่อน และความต้านทานแรงดันน้ำ สามารถปรับให้เข้ากับสภาพแวดล้อมที่ซับซ้อน เช่น ก้นแม่น้ำ พื้นที่ที่ได้รับผลกระทบจากเกลือ ฯลฯ โดยสามารถต้านทานการพังทลายของน้ำและการทรุดตัวทางธรณีวิทยาได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงการส่งผ่านทรัพยากรน้ำอย่างมีเสถียรภาพ และรับประกันการดำเนินงานที่ปลอดภัยของโครงการอนุรักษ์น้ำ พวกเขามีบทบาทสำคัญในการสนับสนุนโครงการอนุรักษ์น้ำแห่งชาติที่สำคัญ คำอธิบายฉาก: ที่สถานที่ก่อสร้างของโครงการผันน้ำจิงไห่ มีการใช้ท่อเกลียวเส้นผ่านศูนย์กลางขนาดใหญ่ในการวางท่อหลัก ท่อจะไหลผ่านแม่น้ำหรือพื้นที่เพาะปลูก และพนักงานก็ทำการปิดผนึกส่วนต่อประสาน ที่พื้นที่โครงการประปาบนเกาะ ท่อเกลียวเส้นผ่านศูนย์กลางขนาดใหญ่พร้อมเทคโนโลยีป้องกันการกัดกร่อน 3PE ถูกนำมาใช้เพื่อต้านทานการกัดเซาะของน้ำทะเล และทำให้เกิดการเชื่อมโยงทรัพยากรน้ำระหว่างเกาะและแผ่นดินใหญ่

กรณีทั่วไป

กรณีที่ 1: โครงการสาขาระบบส่งก๊าซตะวันตกไปตะวันออก (ในด้านการขนส่งพลังงาน)

ข้อกำหนดของโครงการ: จำเป็นต้องวางท่อส่งก๊าซธรรมชาติแรงดันสูงทางไกล เหมาะสำหรับพื้นที่ที่ซับซ้อน เช่น ทะเลทรายและภูเขา วัสดุท่อต้องมีเกรดรับแรงดัน ≥ 6.3 MPa ทนทานต่อการทรุดตัวและการกัดกร่อนทางธรณีวิทยา และสามารถจ่ายเป็นชุดได้อย่างรวดเร็วเพื่อให้แน่ใจว่าท่อทำงานโดยไม่มีการรั่วไหลเป็นเวลานาน

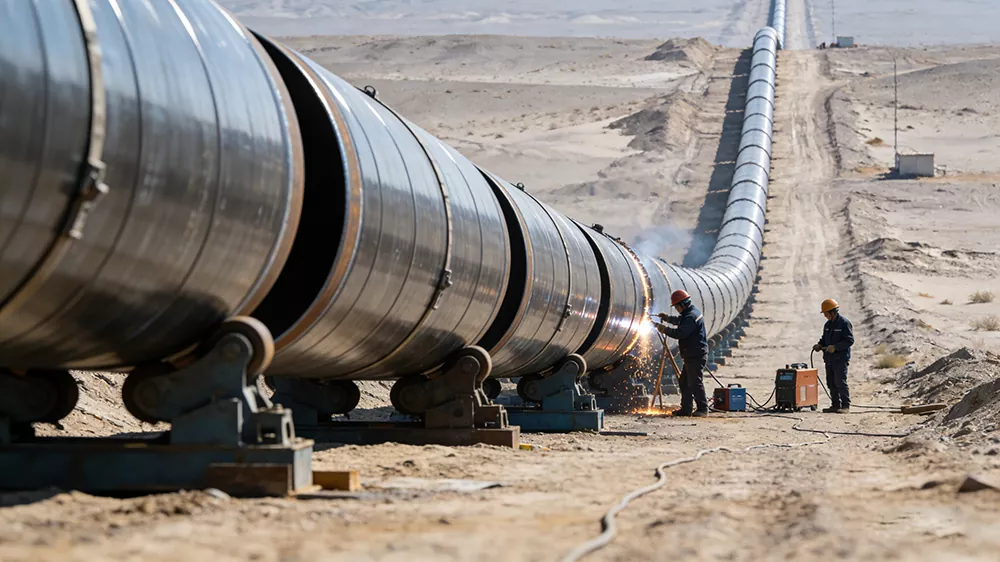

การใช้งานผลิตภัณฑ์: เลือกท่อเกลียวเส้นผ่านศูนย์กลางขนาดใหญ่เกรดเหล็ก X80 โดยมีเส้นผ่านศูนย์กลางภายนอก 1220 มม. และความหนาของผนัง 22 มม. กระบวนการป้องกันการกัดกร่อนของ 3PE + เทคโนโลยีการป้องกันแคโทดถูกนำมาใช้ มีการจัดหาน้ำหนักรวมกว่า 8,000 ตัน ครอบคลุมท่อความยาวกว่า 120 กิโลเมตร ซึ่งเป็นไปตามข้อกำหนดของการขนส่งแรงดันสูง และรอยเชื่อมผ่านการทดสอบอัลตราโซนิกและเอ็กซ์เรย์แบบไม่ทำลายด้วยคุณสมบัติ 100% ฉาก：

กรณีที่ 2: โครงการท่อส่งน้ำหลักของโครงการผันน้ำจิงห้วย (สาขาวิศวกรรมอนุรักษ์น้ำ)

ข้อกำหนดของโครงการ: จำเป็นต้องมีท่อส่งน้ำหลักผันน้ำขนาดใหญ่เพื่อให้สามารถขนส่งน้ำใสขนาดใหญ่ ซึ่งเหมาะสำหรับการข้ามแม่น้ำและการวางพื้นที่เพาะปลูก วัสดุท่อจะต้องไม่เป็นพิษ ทนต่อการกัดกร่อน มีเส้นผ่านศูนย์กลางใหญ่ โดยมีเส้นผ่านศูนย์กลางระบุ DN2000 จำเป็นต้องใช้วัสดุท่อความยาวมาตรฐาน 18 ม. ที่ปรับแต่งเอง เพื่อลดจำนวนอินเทอร์เฟซและปรับปรุงประสิทธิภาพการก่อสร้าง

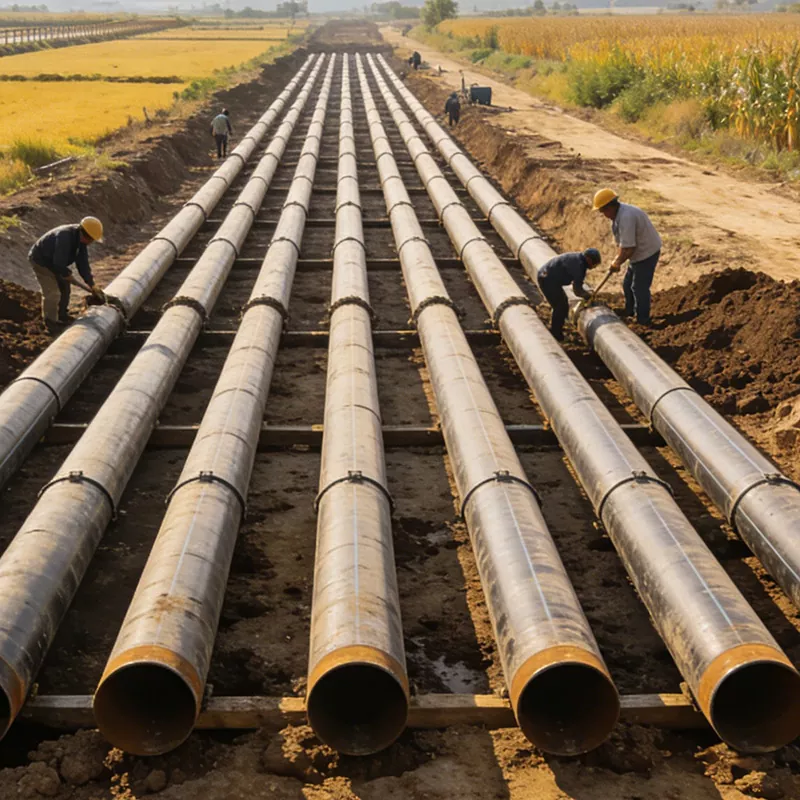

การใช้งานผลิตภัณฑ์: เลือกวัสดุ Q345B สำหรับท่อเกลียวเส้นผ่านศูนย์กลางขนาดใหญ่ โดยมีเส้นผ่านศูนย์กลางภายนอก 2020 มม. และความหนาของผนัง 18 มม. กระบวนการป้องกันการกัดกร่อนเกรดน้ำดื่ม IPN8710 ถูกนำมาใช้เพื่อให้แน่ใจว่าไม่มีมลพิษทุติยภูมิในน้ำดื่ม มีการจัดหาวัสดุท่อความยาวมาตรฐานที่ปรับแต่งได้ 18 ม. รวมกว่า 5,000 ตัน สำหรับการวางท่อหลักข้ามแม่น้ำและในพื้นที่เกษตรกรรม ฉาก:

บรรจุภัณฑ์และการจัดส่ง

1. มาตรฐานบรรจุภัณฑ์ (เหมาะสำหรับลักษณะเส้นผ่านศูนย์กลางขนาดใหญ่และน้ำหนักมาก โดยคำนึงถึงการป้องกันและความสะดวก)

2. ข้อกำหนดในการจัดส่ง (โดยคำนึงถึงประสิทธิภาพ ความปลอดภัย และต้นทุน และปรับให้เข้ากับลักษณะการขนส่งของท่อขนาดเส้นผ่าศูนย์กลางขนาดใหญ่)

(1) รูปแบบการเดินทาง

(2) ข้อกำหนดในการโหลด

ก่อนที่จะโหลด ให้ตรวจสอบความสมบูรณ์ของบรรจุภัณฑ์ท่อและสภาพของสารเคลือบป้องกันการกัดกร่อน หลังจากตรวจยืนยันว่าไม่มีความเสียหายแล้ว ให้ยกท่อขึ้นบนพาหนะขนส่งอย่างราบรื่น ใช้เชือกลวดเหล็กและแผ่นยางในการยึด หลีกเลี่ยงการพันเชือกลวดเหล็กทับสารเคลือบป้องกันการกัดกร่อน (ใช้แผ่นยางเพื่อแยก) เพื่อป้องกันความเสียหายต่อสารเคลือบป้องกันการกัดกร่อนในระหว่างการยกและการขนส่ง และเพื่อหลีกเลี่ยงการเสียรูปของท่อเนื่องจากการบีบ วางท่อให้เรียบร้อย จัดกลุ่มท่อที่มีข้อกำหนดเดียวกันเข้าด้วยกัน จัดเรียงตามความยาวและความหนา และวางไว้แยกกันเพื่อหลีกเลี่ยงความเสียหายจากการชนกันที่เกิดจากการโหลดแบบผสม ตรวจสอบให้แน่ใจว่าปลั๊กปลายปิดแน่นดีเพื่อป้องกันไม่ให้วัตถุแปลกปลอมเข้าไปในท่อ

(3) วงจรการจัดหาและการส่งมอบ

(4) การประกันการขนส่งและบริการหลังการขาย

ในระหว่างกระบวนการขนส่ง จะมีการติดตามแบบเรียลไทม์ และระบุตำแหน่งการขนส่งและสภาพของท่อแบบเรียลไทม์ เพื่อหลีกเลี่ยงความล่าช้าในการขนส่งหรือความเสียหายของท่อ ในกรณีที่บรรจุภัณฑ์เสียหาย ท่อมีรอยขีดข่วน การเสียรูป ฯลฯ ในระหว่างการขนส่ง เราจะจัดส่งใหม่หรือซ่อมแซมนอกสถานที่ทันทีเพื่อให้แน่ใจว่าจะไม่ส่งผลกระทบต่อความคืบหน้าในการก่อสร้างของลูกค้า สำหรับการขนส่งทางไกลและสภาพถนนที่ซับซ้อน จะมีการประกันภัยการขนส่งสินค้าที่เพียงพอเพื่อปกป้องสิทธิและผลประโยชน์ของลูกค้าอย่างครอบคลุม

การส่งมอบและหลังการขาย: หลังจากการส่งมอบเสร็จสิ้นจะมีการให้คำแนะนำในการจัดเก็บท่ออย่างมืออาชีพ (เช่น การหลีกเลี่ยงแสงแดดและฝนในที่โล่งในระยะยาว ท่อป้องกันการกัดกร่อนที่หลีกเลี่ยงรอยขีดข่วนจากของมีคม การยกก้นขึ้นเพื่อจัดเก็บเพื่อป้องกันสนิมสัมผัสกับพื้น ฯลฯ) และหากมีคำถามใด ๆ ที่เกี่ยวข้องกับการติดตั้งหรือการทดสอบในภายหลัง ช่างเทคนิคจะถูกจัดเตรียมให้เชื่อมต่อและตอบทันที

ข้อดีของการเลือกซุ่นเฉิน

มีความต้านทานแรงกดสูง โดยมีการกระจายความเค้นสม่ำเสมอในรอยเชื่อมเกลียว ทนทานต่อการเสียรูปและการทรุดตัวได้ดีเยี่ยม เหมาะสำหรับการขนส่งทางไกลที่มีแรงดันสูงและสภาพแวดล้อมใต้ดินที่ซับซ้อน ข้อมูลจำเพาะครบถ้วน และเส้นผ่านศูนย์กลางท่อและความหนาของผนังสามารถปรับแต่งได้ตามต้องการเพื่อให้ตรงตามความต้องการของโครงการที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ คุณภาพการเชื่อมมีความเสถียรโดยใช้การเชื่อมอาร์กแบบจุ่มสองด้านพร้อมรอยเชื่อมที่หนาแน่นและประสิทธิภาพการปิดผนึกที่ดี กระบวนการทั้งหมดรับประกันโดยการทดสอบแบบไม่ทำลายเพื่อให้มั่นใจในคุณภาพ ประสิทธิภาพการผลิตสูง วัสดุมีความแข็ง และมีอัตราส่วนต้นทุนต่อประสิทธิภาพที่สูงกว่าเมื่อเทียบกับท่อไร้ตะเข็บและท่อตะเข็บตรงที่มีเส้นผ่านศูนย์กลางเท่ากัน สามารถจับคู่กับสารป้องกันการกัดกร่อนต่างๆ เช่น 3PE และอีพอกซี เหมาะสำหรับสถานการณ์ต่างๆ เช่น อุตสาหกรรมน้ำมันและก๊าซ เทศบาล และอุตสาหกรรมเคมี โดยมีอายุการใช้งานยาวนาน ระบบการบริการเสร็จสมบูรณ์ตั้งแต่การออกแบบโครงการ การปรับแต่งการผลิต ไปจนถึงการกระจายโลจิสติกส์ การสนับสนุนด้านเทคนิคถึงสถานที่ ซึ่งเป็นไปตามกระบวนการทั้งหมด และการตอบสนองหลังการขายก็ตรงเวลา ให้การรับประกันที่เชื่อถือได้สำหรับการดำเนินงานที่มั่นคงของโครงการ

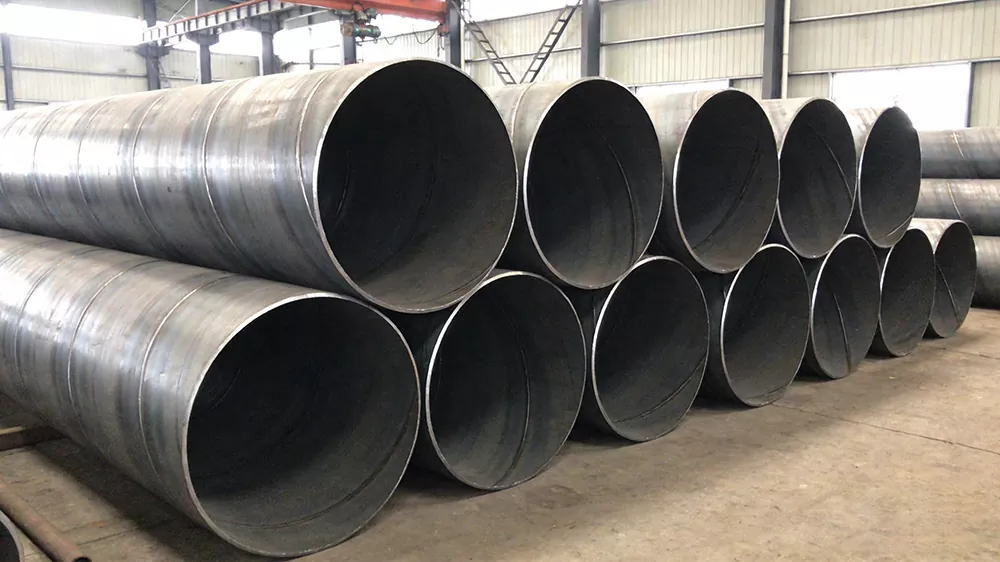

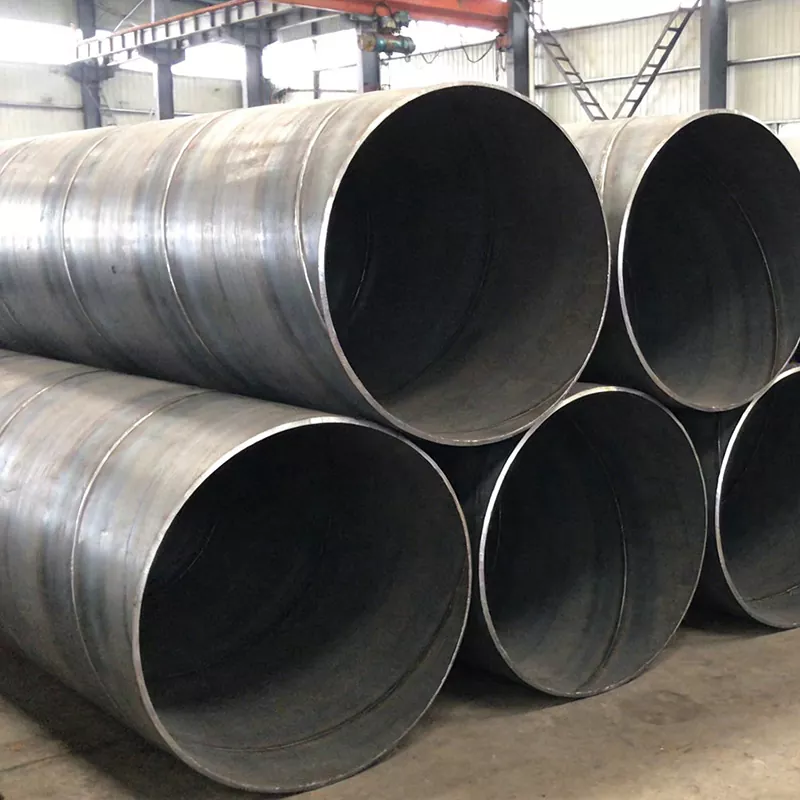

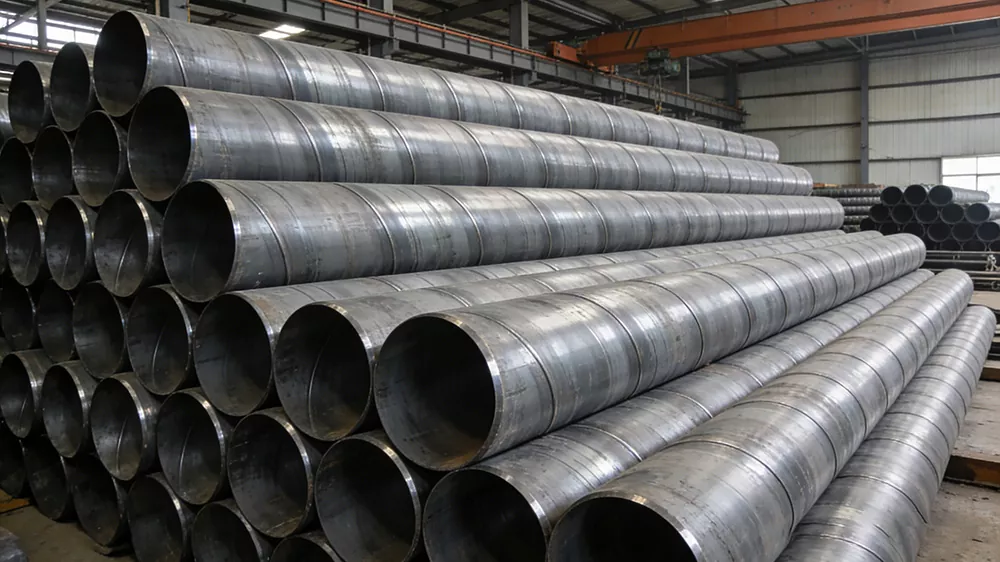

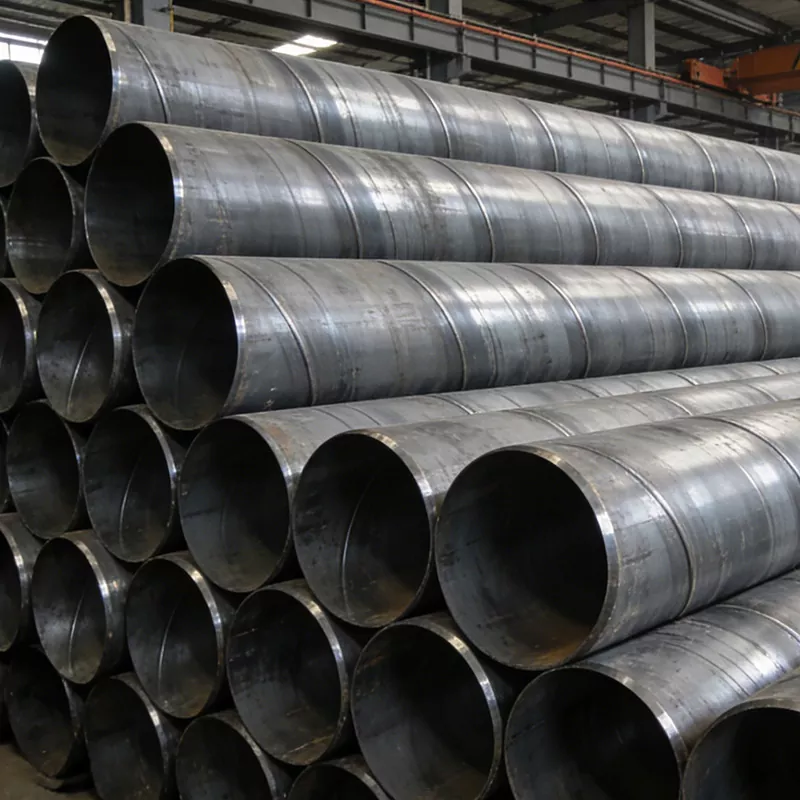

ภาพประกอบผลิตภัณฑ์：
