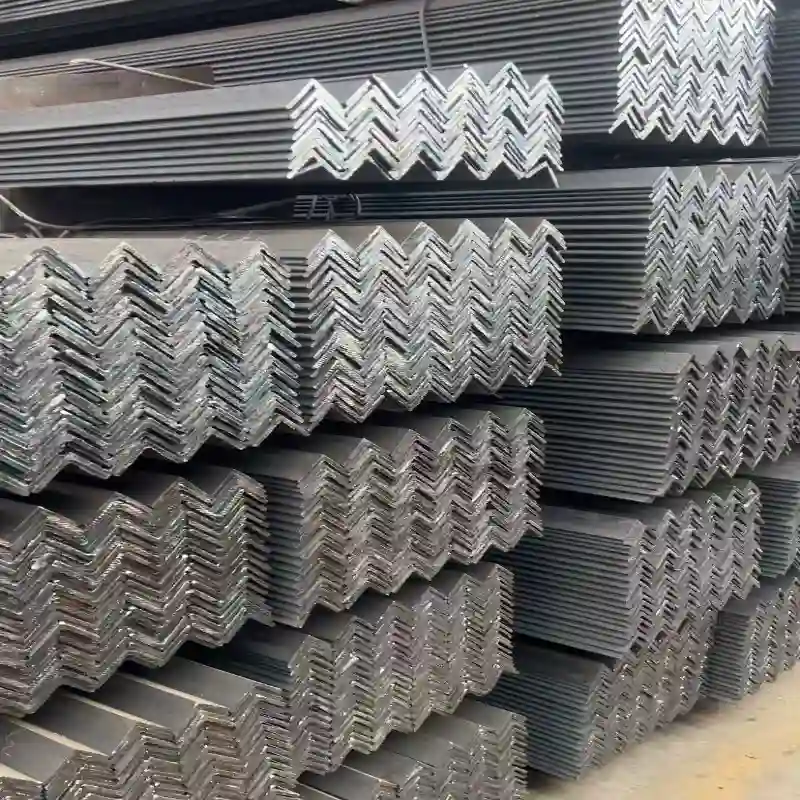

บาร์มุมโครงสร้างเหล็กคาร์บอน

ซีรีส์ Carbon Steel Structural Angle Bar ของเรานำเสนอโซลูชันเหล็กโครงสร้างที่แข็งแกร่งและคุ้มต้นทุน ซึ่งได้รับการออกแบบให้ตรงตามมาตรฐานวิศวกรรมสากลที่ซับซ้อน (ASTM, EN, ISO, DIN) ผลิตจากเหล็กกล้าคาร์บอนรีดร้อนเกรดสูง Q235B/Q355B โปรไฟล์ L เหล่านี้ผสมผสานความแข็งแกร่งของโครงสร้างสูงเข้ากับความสามารถในการเชื่อมที่ยอดเยี่ยมและความสามารถในการแปรรูปขั้นที่สอง

ข้อมูลจำเพาะทางเทคนิคและการจัดวางมาตรฐานสากล

แท่งมุมโครงสร้างเหล็กกล้าคาร์บอนของเราสามารถตรวจสอบย้อนกลับและออกแบบทางวิศวกรรมได้อย่างสมบูรณ์เพื่อให้ตรงตามรหัสโครงสร้างหลักๆ ทั่วโลก ช่วยให้มั่นใจในการผ่านพิธีการศุลกากรและปฏิบัติตามข้อกำหนดในตลาดยุโรป อเมริกา ตะวันออกกลาง และเอเชียได้อย่างราบรื่น

ตารางพารามิเตอร์

การเลือกขนาดขาและการจับคู่การใช้งาน

· ความกว้างขา 20 มม.: เหมาะสำหรับฉากยึดชั้นวางของสำหรับงานเบา ถาดสายเคเบิล และส่วนประกอบโครงเครื่องจักรกลขนาดเล็ก

· ความกว้างขา 40 มม.: เหมาะสำหรับกรอบเสริมทางสถาปัตยกรรมทั่วไป ทับหลังประตู/หน้าต่าง และแผ่นเชื่อมต่อไฟ

·ความกว้างขา 63 มม.: ปรับให้เหมาะสมสำหรับโครงฐานเครื่องจักร โครงสร้างรองรับโรงงานที่มีน้ำหนักมาก และรางด้านข้างสายพานลำเลียง

· ความกว้างขา 100 มม.: ตัวเลือกมาตรฐานสำหรับโครงเหล็กโครงสร้างอาคาร ขาทาวเวอร์อุตสาหกรรม และโครงสะพาน

·140 มม.+ ความกว้างขา: ออกแบบมาสำหรับเสารับน้ำหนักมากเป็นพิเศษ โครงสร้างทางทะเล และเสาส่งไฟฟ้าแรงสูง

ข้อได้เปรียบหลักที่สำคัญของโปรไฟล์เหล็กมุมของเรา

ความเสถียรของโครงสร้างที่เหนือกว่าและการกระจายโหลด

หน้าตัดสมมาตรรูปตัว L ที่ทำมุมฉากกับแท่งมุมโครงสร้างเหล็กคาร์บอนของเรา ให้พื้นผิวรับน้ำหนักตั้งฉากกันสองพื้นผิวโดยไม่ต้องมีการเชื่อมหรือการเสริมแรงเพิ่มเติม รูปทรงทางกลนี้ให้โมเมนต์ความเฉื่อยสูงและความต้านทานต่อการดัดงอได้สูง ซึ่งมีประสิทธิภาพเหนือกว่าแท่งเหล็กแบนมาตรฐานในสภาพแวดล้อมความเค้นหลายทิศทาง

ความคุ้มทุนที่ไม่มีใครเทียบได้สำหรับการจัดซื้อจำนวนมาก

ด้วยการใช้ประโยชน์จากการจัดหาเหล็กแท่งปริมาณสูงและเทคโนโลยีการรีดร้อนอย่างต่อเนื่องในศูนย์กลางเหล็กของจีน (เทียนจิน) Shunchen จึงลดค่าใช้จ่ายในการผลิตต่อหน่วยได้อย่างมาก ความแข็งแกร่งโดยธรรมชาติและการต้านทานการเสียรูปของโปรไฟล์สำเร็จรูปของเรา ส่งผลให้ค่าใช้จ่ายในการบำรุงรักษาลดลง และลดความล้าของโครงสร้างในระยะยาวสำหรับโครงการขนาดใหญ่ในต่างประเทศ

การตัดเฉือนที่ยอดเยี่ยมและความยืดหยุ่นในการประมวลผลรอง

เหล็กกล้าคาร์บอนมีปริมาณคาร์บอนที่สมดุล ทำให้มีความอเนกประสงค์สูงสำหรับการปรับเปลี่ยนหน้างาน แท่งมุมโครงสร้างเหล็กคาร์บอนรีดร้อนทุกแท่งผ่านการทำงานขั้นที่สองได้อย่างง่ายดาย เช่น การตัดด้วยเลเซอร์ที่มีความแม่นยำ การดัดเย็น การเชื่อมอาร์กแบบแมนนวลหรือแบบหุ่นยนต์ และการเจาะรูหลายรูโดยไม่กระทบต่อโครงสร้างเกรนภายในหรือทำให้ขอบแตกร้าว

ตัวเลือกความเข้ากันได้ของรหัสสากลและการป้องกันการกัดกร่อน

กลุ่มผลิตภัณฑ์หลายเกรดของเราช่วยให้สามารถทดแทนมาตรฐาน GB ของจีนและพารามิเตอร์ ASTM/EN/DIN สากลได้อย่างราบรื่น สำหรับสภาพแวดล้อมกลางแจ้ง ชายฝั่ง หรือสภาพแวดล้อมทางเคมีที่รุนแรง ไลน์ชุบสังกะสีแบบจุ่มร้อนอัตโนมัติของเราใช้แผงกั้นสังกะสีที่สม่ำเสมอ ซึ่งจะปกป้องแกนโลหะจากการกัดกร่อนได้นานถึง 25–50 ปี

กระบวนการผลิตและระบบควบคุมคุณภาพ

ที่ Shunchen Industry การประกันคุณภาพจะถูกฝังลงในขั้นตอนการผลิตของเราโดยตรง เพื่อรับประกันว่าแท่งมุมเหล็กกล้าคาร์บอนทุกแท่ง ให้ความแม่นยำของมิติที่แน่นอนและประสิทธิภาพผลผลิตที่เชื่อถือได้

การผลิตอัตโนมัติขั้นสูง

·การทำความร้อนแท่งเหล็กแบบควบคุม: แท่งเหล็ก Q235B/Q355B คุณภาพสูงถูกให้ความร้อนในเตาเผาต่อเนื่องที่ควบคุมด้วยคอมพิวเตอร์ เพื่อขจัดความเครียดภายในจากความร้อน

·การรีดร้อนแบบหลายรอบ: ลูกกลิ้งรักษาอัตราส่วนแรงดันที่แม่นยำเพื่อบังคับใช้ความคลาดเคลื่อนของหน้าตัดที่แคบภายใน ±0.5 มม.

·การยืดผมหลายขั้นตอน: เครื่องยืดผมหลายม้วนที่มีความแม่นยำช่วยลดมุมโค้งและกวาดไปตามความยาวแท่งทั้งหมด

การตรวจสอบกลไกและ NDT อย่างเข้มงวด

ก่อนการบรรจุ ชุดที่เสร็จแล้วจะต้องผ่านการทดสอบแบบไม่ทำลาย (NDT) อย่างครอบคลุม และการประเมินในห้องปฏิบัติการแบบทำลาย:

·การตรวจสอบด้วยภาพพื้นผิว: ตรวจสอบ 100% เพื่อให้แน่ใจว่าพื้นผิวไม่มีรอยแตก รอยพับ การทับซ้อนกัน หรือการรวมตะกรัน

·การทดสอบแรงดึงและผลผลิต: การตรวจสอบความแข็งแรงของครากเชิงกล (≥ 235 MPa สำหรับ Q235B, ≥ 355 MPa สำหรับ Q355B)

·การตรวจสอบมิติ: การวัดความหนาของผนังและมุมตั้งฉากของขาด้วยอัลตราโซนิก

คำสั่งซื้อจำนวนมากทุกรายการจะมาพร้อมกับใบรับรองการทดสอบโรงงาน (MTC) อย่างเป็นทางการที่เป็นไปตามมาตรฐาน EN 10204 3.1 พร้อมด้วยเอกสารการตรวจสอบ SGS หรือ Bureau Veritas (BV) ของบุคคลที่สามสำหรับการปฏิบัติตามข้อกำหนดในการผ่านพิธีการศุลกากร

การใช้งานด้านวิศวกรรมและอุตสาหกรรมระดับโลก

ด้วยความสามารถรอบด้านและความน่าเชื่อถือของโครงสร้าง โปรไฟล์โครงสร้างเหล็กคาร์บอนของเราจึงรองรับการทำงานที่สำคัญในหลายภาคส่วนทั่วโลก:

·การก่อสร้างอาคารและโครงสร้างพื้นฐาน: โครงเหล็กโครงกระดูก โครงหลังคา ฉากยึดเสริมคอนกรีต ระบบรองรับผนังม่าน และตัวเรือนโมดูลาร์สำเร็จรูป

· พลังงานและโทรคมนาคม: เสาส่งไฟฟ้าแรงสูง ชั้นวางติดตั้งภาคพื้นดินของแผงโซลาร์เซลล์ และเสาสัญญาณโทรคมนาคม

·เครื่องมือและเครื่องจักรหนัก: โครงฐานสำหรับชุดเครื่องกำเนิดไฟฟ้า โครงเครื่องจักรกลการเกษตร คานเครนเหนือศีรษะ และเตียงสายพานลำเลียงอุตสาหกรรม

·การต่อเรือและโครงสร้างทางทะเล: บันไดท่าเรือ อุปกรณ์ทำให้แข็งภายในเรือ โครงยึดตู้คอนเทนเนอร์ และทางเดินบนชานชาลานอกชายฝั่ง

เหตุใดจึงเลือกอุตสาหกรรมชุนเฉิน

ข้อได้เปรียบที่สำคัญสำหรับการจัดซื้อจำนวนมากในต่างประเทศ:

·การกำหนดราคาส่งออกโดยตรงจากโรงงาน: กำจัดมาร์กอัปตัวกลาง การจัดหาโดยตรงจากฐานการผลิตในเทียนจินของเราสามารถลดต้นทุนการจัดซื้อระหว่างประเทศโดยรวมได้ 15% ถึง 25%

·สินค้าคงคลังจำนวนมากและเวลานำที่รวดเร็ว: ด้วยสินค้าคงคลังมากกว่า 20,000 ตันในโปรไฟล์เหล็กชุบสังกะสีและเหล็กดิบ เรารับประกันการตอบกลับอย่างรวดเร็วสำหรับคำสั่งซื้อโครงสร้างมาตรฐาน

·ศูนย์กลางการประมวลผลแบบลึกแบบครบวงจร: เราดำเนินการเวิร์คช็อปการประมวลผลรองโดยเฉพาะ โดยนำเสนอการตัดตามความยาวที่กำหนดเอง การเจาะรูที่แม่นยำ การบาก การกัดร่อง และการเชื่อมเบื้องต้นเพื่อให้ตรงกับการออกแบบพิมพ์เขียวของคุณ

·ประวัติการส่งออกที่ได้รับการพิสูจน์แล้ว: ผลิตภัณฑ์เหล็กของเรามีการส่งออกเป็นประจำทั่วยุโรป เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง และอเมริกาเหนือ โดยมีอัตราการสั่งซื้อซ้ำของลูกค้าในต่างประเทศเกิน 90%

· บริการโลจิสติกส์และการค้าเต็มรูปแบบ: เราให้บริการจับคู่โลจิสติกส์ข้ามพรมแดนที่สมบูรณ์แบบ รวมถึงการรวมกลุ่มการขนส่งทางทะเลแบบมืออาชีพ การป้องกันการโหลดตู้คอนเทนเนอร์ การห่อป้องกันความชื้น และเงื่อนไขการจัดส่ง FOB, CFR หรือ CIF ที่สม่ำเสมอ

คำถามที่พบบ่อย

Q1: อะไรคือความแตกต่างที่สำคัญระหว่างเหล็กกล้าคาร์บอนรีดร้อนและเหล็กกล้าคาร์บอนขึ้นรูปเย็น?

ตอบ: เหล็กฉากโครงสร้างเหล็กคาร์บอนรีดร้อน ถูกสร้างขึ้นที่อุณหภูมิสูง (สูงกว่า 1,000°C) ส่งผลให้มีความเหนียวที่ดีเยี่ยม ลดความเครียดภายใน ราคาที่แข่งขันได้ และความสามารถในการรับน้ำหนักของโครงสร้างสูงภายใต้มาตรฐาน ISO/EN/ASTM เหมาะสำหรับโครงโครงสร้างทั่วไปและโครงสร้างที่มีน้ำหนักมาก เหล็กฉากขึ้นรูปเย็นให้พิกัดความเผื่อที่เข้มงวดกว่าและพื้นผิวเรียบ แต่มีต้นทุนต่อหน่วยสูงกว่าและความเหนียวต่ำกว่า ทำให้เหมาะสำหรับส่วนประกอบตกแต่งที่มีน้ำหนักเบาและมีความแม่นยำเป็นพิเศษเป็นหลัก

คำถามที่ 2: ฉันควรเลือกการตกแต่งพื้นผิวที่เหมาะสมตามสภาพแวดล้อมของโครงการได้อย่างไร

ตอบ: สภาพแวดล้อมที่แห้งในร่ม (ยุโรป/อเมริกาเหนือ): น้ำมันป้องกันสนิมสีอ่อนหรือสีทาสีดำมีความคุ้มค่าและให้การปกป้องที่เพียงพอระหว่างการจัดเก็บและการติดตั้งภายในอาคาร

·บริเวณกลางแจ้งที่มีความชื้นหรือบริเวณชายฝั่ง (เอเชียตะวันออกเฉียงใต้/ตะวันออกกลาง): แนะนำให้ใช้การชุบสังกะสีแบบจุ่มร้อนโดยมีน้ำหนักเคลือบสังกะสี ≥ 80 กรัม/ตร.ม. (หรือความหนา > 60µm) เพื่อป้องกันการเกิดสนิมในชั้นบรรยากาศ

·สภาพแวดล้อมทางเคมีที่มีฤทธิ์กัดกร่อน: การดองด้วยกรดแบบกำหนดเอง ตามด้วยการเคลือบป้องกันการกัดกร่อนด้วยอีพ็อกซี่ ให้การป้องกันสิ่งกีดขวางที่เหนือกว่าภายใต้มาตรฐาน ASTM ของสหรัฐอเมริกาที่เข้มงวด

คำถามที่ 3: เราจะคำนวณน้ำหนักรวมที่จำเป็นสำหรับการสั่งซื้อโครงสร้างในต่างประเทศได้อย่างไร

ตอบ: น้ำหนักรวมถูกกำหนดโดยการคูณน้ำหนักต่อหน่วยตามทฤษฎี (กก./ม.) ด้วยความยาวทั้งหมดที่ต้องการ โดยแยกตัวประกอบในส่วนต่างของจุดตัด น้ำหนักทางทฤษฎีของเหล็กมุมเท่ากันสามารถคำนวณได้โดยใช้:

หรืออีกทางหนึ่ง เพียงส่งแบบโครงสร้างของคุณไปยังทีมวิศวกรรมเทคนิคของเราเพื่อคำนวณภาระงานฟรีและประมาณปริมาณการจัดซื้อจัดจ้างที่แน่นอน

คำถามที่ 4: Shunchen สามารถดำเนินการเจาะและตัดแบบกำหนดเองตามแบบทางวิศวกรรมของเราได้หรือไม่

ก. ใช่. Shunchen ดำเนินการเวิร์กช็อปการประมวลผลเชิงลึกอิสระซึ่งมีเครื่องเจาะ CNC เครื่องตัดด้วยเลเซอร์ และการดัดงอ เราสามารถผลิตรูปแบบรู ร่อง และมุมเอียงที่กำหนดเองได้อย่างเคร่งครัดตามแบบ CAD ของคุณ ส่วนประกอบที่ผ่านการประมวลผลทั้งหมดได้รับการตรวจสอบมิติ 3 มิติอย่างเข้มงวดและการตรวจสอบ SGS/BV ของบุคคลที่สามก่อนจัดส่ง

คำถามที่ 5: แท่งมุมเหล็กกล้าคาร์บอน Q235B และ Q355B เปรียบเทียบกับมาตรฐาน ASTM A36 หรือ European EN ได้อย่างไร

ตอบ: มาตรฐาน Q235B ของจีนเทียบเท่ากับ ASTM A36 (US) และ EN 10025 S235JR (ยุโรป) ในเชิงกลไกและทางเคมี โดยมีกำลังรับผลผลิตขั้นต่ำ 235 MPa ทำให้เป็นตัวเลือกยอดนิยมสำหรับวิศวกรรมโครงสร้างทั่วไป Q355B เป็นเหล็กโครงสร้างโลหะผสมต่ำที่มีความแข็งแรงสูง เทียบเท่ากับ EN 10025 S355JR หรือ ASTM A572 เกรด 50 โดยให้กำลังรับผลผลิตขั้นต่ำ 355 MPa สำหรับโครงสร้างโครงสร้างที่รับน้ำหนักมาก ทีมงานด้านเทคนิคของเราจัดทำแผนผังเกรดโครงสร้างเต็มรูปแบบและเอกสารอ้างอิงโยงอย่างเป็นทางการ เพื่อช่วยให้ที่ปรึกษาด้านวิศวกรรมระดับนานาชาติสามารถเคลียร์ข้อกำหนดการออกแบบได้อย่างราบรื่น

คำถามที่ 6: คุณใช้มาตรการป้องกันบรรจุภัณฑ์และการขนส่งทางทะเลอะไรบ้างเพื่อป้องกันสนิมและการโค้งงอระหว่างการขนส่งในต่างประเทศ

ตอบ: สำหรับการขนส่งทางทะเลทางไกล คานเหล็กคาร์บอนทั้งหมดจะถูกมัดไว้อย่างแน่นหนาโดยใช้สายรัดเหล็กสำหรับงานหนักพร้อมตัวป้องกันมุม แท่งเหล็กเปลือยหรือทาน้ำมันถูกห่อด้วยฟิล์มพลาสติกกันน้ำและกระดาษกันสนิม VCI ตามคำขอ สำหรับโปรไฟล์ชุบสังกะสีแบบจุ่มร้อน เราใช้ตัวกั้นไม้ระหว่างชั้นเพื่อป้องกันความเสียหายจากการเสียดสีและการเกิดสนิมสีขาว นอกจากนี้ ในระหว่างการบรรทุกตู้คอนเทนเนอร์หรือการจัดเก็บสินค้าจำนวนมาก ทีมโลจิสติกส์ของเราใช้ค้ำยันไม้หรือเหล็กที่แข็งแรงเพื่อป้องกันการขยับของโครงสร้าง การโค้งงอ หรือการโค้งงอของขอบระหว่างการขนส่งทางทะเล

คำถามที่ 7: ความหนาของการเคลือบสังกะสีสำหรับเหล็กฉากเคลือบสังกะสีแบบจุ่มร้อนของคุณคือเท่าใด และจะอยู่กลางแจ้งได้นานแค่ไหน?

ตอบ: กระบวนการชุบสังกะสีแบบจุ่มร้อนอัตโนมัติของเราเป็นไปตามมาตรฐานสากล ASTM A123 และ ISO 1461 อย่างเคร่งครัด น้ำหนักเคลือบสังกะสีมาตรฐานอยู่ระหว่าง 300 กรัม/ตร.ม. ถึง 600 กรัม/ตร.ม. (เทียบเท่ากับความหนาของชั้นสังกะสี 45 µm ถึง 85 µm) ซึ่งสามารถปรับแต่งตามความต้องการของโครงการได้ ในสภาพบรรยากาศกลางแจ้งโดยทั่วไป ชั้นสังกะสีนี้ให้ความต้านทานการกัดกร่อนโดยไม่ต้องบำรุงรักษาเป็นเวลา 20 ถึง 50 ปี ทำให้เหมาะสำหรับการก่อสร้างชายฝั่งที่มีความชื้นสูง โรงเรือนทางการเกษตร และโครงสร้างการติดตั้งพลังงานแสงอาทิตย์

คำถามที่ 8: เราสามารถจัดให้มีการตรวจสอบโดยบุคคลที่สาม (เช่น SGS, BV, TÜV) ก่อนส่งสินค้าจากโรงงานได้หรือไม่

ตอบ: อย่างแน่นอน เราสนับสนุนอย่างเต็มที่และยินดีรับการตรวจสอบก่อนการจัดส่งโดยบุคคลที่สามซึ่งจัดโดยผู้ซื้อทั่วโลกหรือหน่วยงานที่ได้รับการรับรอง เช่น SGS, Bureau Veritas (BV), TÜV หรือ Intertek ผู้ตรวจสอบสามารถทำการทดสอบนอกสถานที่ได้อย่างครอบคลุมที่โรงงานของเรา รวมถึงการตรวจสอบความทนทานต่อขนาด การวิเคราะห์องค์ประกอบทางเคมี การทดสอบแรงดึง/ผลผลิต การวัดความหนาของชั้นสังกะสี และการตรวจสอบปริมาณ การจัดส่งจะดำเนินการก็ต่อเมื่อคุณลงนามและอนุมัติรายงานการตรวจสอบจากบุคคลที่สามอย่างเป็นทางการแล้วเท่านั้น
